Kunststoff

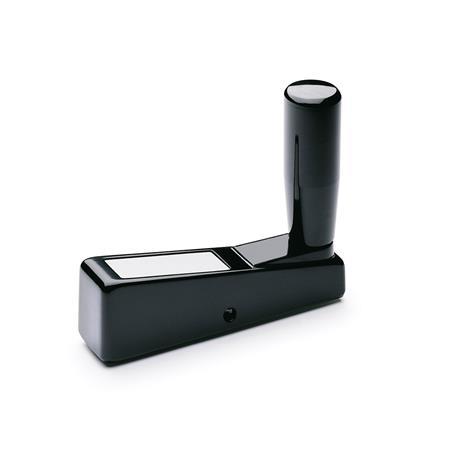

GN 510 Handkurbeln
ELESA original design ME.

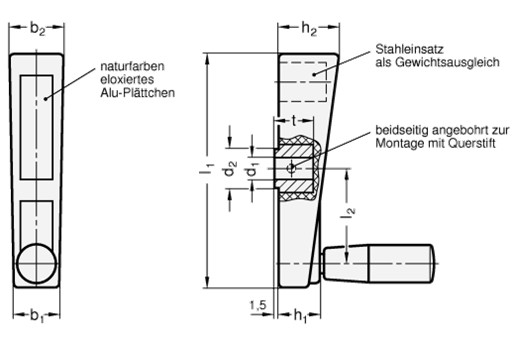

| l1 | d1 H7 Bohrung | d2 | b1 | b2 | h1 | h2 | h3 ≈ | l2 | t min. | Ø Zylindergriff |
|---|---|---|---|---|---|---|---|---|---|---|
| 65 | B 8 | 13 | 19 | 22 | 18 | 23 | 40 | 23 | 13 | 18 |
| 80 | B 10 | 14 | 20 | 24 | 20 | 26 | 40 | 30 | 16 | 18 |
| 95 | B 10 | 14 | 22 | 26 | 22 | 29 | 50 | 36 | 19 | 21 |
| 110 | B 12 | 18 | 22 | 28 | 24 | 34 | 65 | 44 | 18 | 23 |
| 140 | B 12 | 18 | 24 | 30 | 26 | 37 | 80 | 57 | 18 | 26 |
Filterkombination ergibt keine Treffer.
Ausführung
Kurbelkörper
Kunststoff
Duroplast (PF)
Nabenbuchse
Stahl, brüniert
Gewindebuchse zur
Aufnahme des Zylindergriffes
Messing
Drehbare Zylindergriffe GN 598
RoHS
Kunststoff
Duroplast (PF)
- verstärkt
- temperaturbeständig bis 110 °C
- schwarz, glänzend
Nabenbuchse
Stahl, brüniert
Gewindebuchse zur
Aufnahme des Zylindergriffes
Messing
Drehbare Zylindergriffe GN 598
- Kunststoff, Duroplast
schwarz, glänzend - Achsteil Stahl
verzinkt, blau passiviert
RoHS
Hinweis
Die Handkurbeln GN 510 ermöglichen ein präzises Zustellen.
Sie werden durch einen Querstift mit der Welle verbunden. Zur einfacheren Montage sind beidseitig Zentrierbohrungen vorhanden.
| Bestellbeispiel |
| ||||
GN 510-80-B10 |
