Betätigung mit Bedienelementen

GN 115 Edelstahl-Verriegelungen

Edelstahl Verriegelungen GN 115 thumbnail Zoom

Betätigung mit Bedienelementen

GN 115 Edelstahl-Verriegelungen

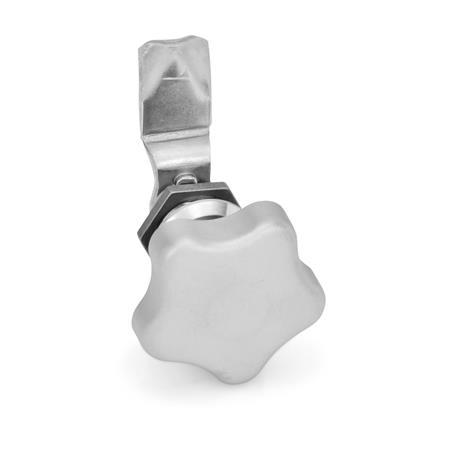

Edelstahl Verriegelungen GN 115
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen

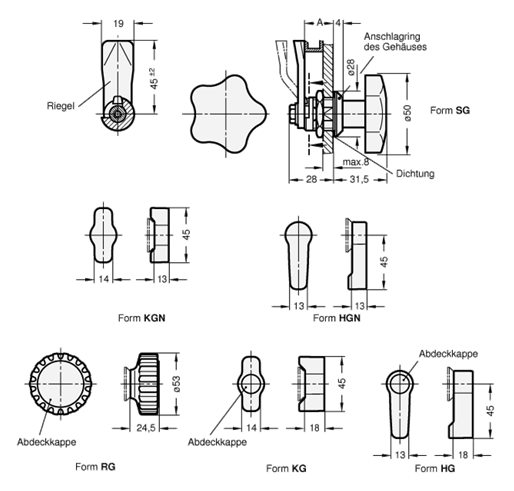

Zoom Edelstahl Verriegelungen GN 115 Skizze


Form

RGmit Rändelgriff GN 7336
KGmit Knebel
HGmit Hebel
SGmit Sterngriff
KGNmit Edelstahl-Knebel
HGNmit Edelstahl-Hebel
Riegelabstand A
610141820222426283034384050
Filterkombination ergibt keine Treffer.

Ausführung

Verschlussgehäuse
EdelstahlNI
nichtrostend, 1.4305

Riegel
Edelstahl
nichtrostend, 1.4301

Sterngriffe (Form SG)
Edelstahl
  • nichtrostend, 1.4308
  • Blech , gezogen
  • Nabe, verschweißt

Bediengriffe (Form KGN, HGN)
Edelstahl
nichtrostend, 1.4308

Bediengriffe (Form RG, KG, HG)
Kunststoff (Polyamid PA)
schwarz, matt

Schutzart IP 65
RoHS

Hinweis

Edelstahl-Verriegelungen GN 115 verriegeln durch eine auf 90° begrenzte Drehung der Betätigung, die den Riegel hinter der Zarge zu liegen bringt. Die Anlaufschrägen am Riegel erleichtern das Schließen der Tür.

Durch verschieden gekröpfte Riegel lässt sich ein Bereich A von 6 bis 50 mm abdecken.

Der Bedienungsbolzen ist zur Abdichtung mit einem O-Ring versehen.

Edelstahl-Verriegelungen GN 115 werden mit lose beigelegtem Riegel geliefert.

Bestellbeispiel
1Form
2Riegelabstand A
3Werkstoff
115-SG-10-NI

RoHS-konform: Info -
Gewicht: Info -
