zum Anschweißen

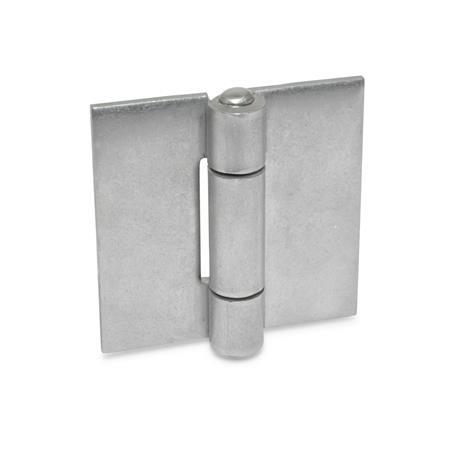

GN 1362 Edelstahl-Blechscharniere
![Edelstahl Blechscharniere GN 1362 Skizze](GanCipImages/f9803e9f-2884-44e0-876f-d5c56e6c62ca/Edelstahl-Blechscharniere-GN-1362-Skizze.png?scalingName=skizzeGross)
Form
A | ohne Bohrungen |
l1 | l2 | d | h | s |
---|---|---|---|---|
60 | 30 | 6 | 12 | 3 |
60 | 40 | 6 | 12 | 3 |
60 | 60 | 6 | 12 | 3 |
80 | 30 | 6 | 12 | 3 |
80 | 40 | 6 | 12 | 3 |
80 | 80 | 6 | 12 | 3 |
100 | 100 | 6 | 12 | 3 |
Filterkombination ergibt keine Treffer.
Ausführung
EdelstahlNI
Stift
RoHS
- nichtrostend, 1.4301
- blankBL
Stift
- Edelstahl
nichtrostend, 1.4301 - vernietet
RoHS
Auf Anfrage
andere Abmessungen
mit Bohrungen
andere Oberflächen
mit Bohrungen
andere Oberflächen
Hinweis
Edelstahl-Blechscharniere GN 1362 zeichnen sich durch ihre universell einsetzbare Dimensionierung aus. Die verwendeten Werkstoffe ermöglichen zudem den Einsatz in aggressiven Umgebungen.
Die Form A wird durch Schweißen oder kundenseitig eingebrachte Bohrungen befestigt.
Auf Basis der Standardabmessungen lassen sich ab verhältnismäßig geringen Stückzahlen anwendungsspezifische Sonderlösungen realisieren.
siehe auch...
Bestellbeispiel |
| ||||||||||
GN 1362-NI-60-40-A-BL |
