Kunststoff

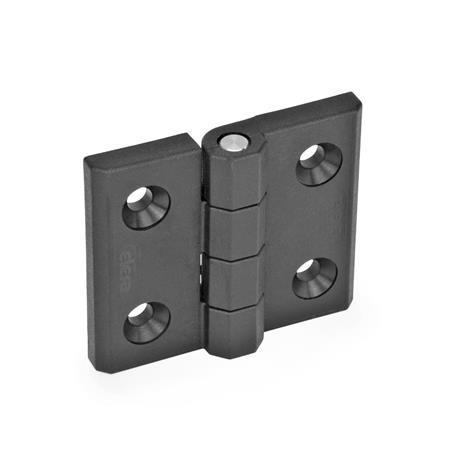

GN 239.3 Scharniere
ELESA original design CFM.
Kennzeichen
| SH | 2x2 Bohrungen für Senkschraube |
| l1 | l2 | h2 | h4 | m1 | m2 |
|---|---|---|---|---|---|
| 70 | 60 | 7,5 | 14,5 | 45 | 34 |
Filterkombination ergibt keine Treffer.
Ausführung
Kunststoff (Polyamid PA-HP)
Stift
Edelstahl
nichtrostend, 1.4305
Übersichtstabelle der geeigneten Normen der Montage-Sets GN 965
Übersichtstabelle der geeigneten Normen der Montage-Sets GN 968
Zusammenstellung der Scharniere-Bauarten
RoHS
- glasfaserverstärkt
- schwarz, matt
- temperaturbeständig bis 80 °C
Stift
Edelstahl
nichtrostend, 1.4305
Übersichtstabelle der geeigneten Normen der Montage-Sets GN 965
Übersichtstabelle der geeigneten Normen der Montage-Sets GN 968
Zusammenstellung der Scharniere-Bauarten
RoHS
Hinweis
Die Scharniere GN 239.3 ohne Schaltfunktion haben das gleiche Design wie GN 239.4 und dienen als Zusatzscharnier, z. B. bei großen Türen, wenn mehrere Scharniere benötigt werden.
siehe auch...
| Bestellbeispiel |
| ||||||
239.3-70-60-SH |
RoHS-konform:
-
-
