Edelstahl

GN 285 Gelenk-Klemmverbinder

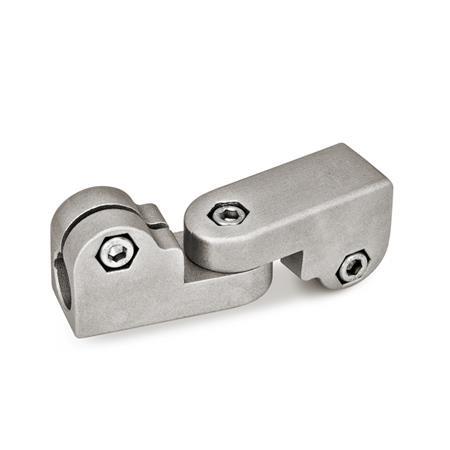

Gelenk Klemmverbinder GN 285 thumbnail Zoom

Edelstahl

GN 285 Gelenk-Klemmverbinder

Gelenk Klemmverbinder GN 285
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
Zoom Gelenk Klemmverbinder GN 285 Skizze


Kennziffer

2mit 3 Edelstahl-Zylinderschrauben DIN 912
d1
Bohrung
d2
Bohrung
b
Laschen-
breite
k1k2l1l2m1m2z1
Schraub-
stellen
z2
Schraub-
stellen
Zubehör
empf. Klemmhebel
GN 911.3 für
 z1
l3


für z2
l3
B 12B 12B 14B 15-2531,531,59734,548,548,5M6-20M6-20-45 | 63
B 12B 16B 18B 20-2531,531,59734,548,548,5M6-20M6-20-45 | 63
B 14B 14B 15B 16-2531,531,59734,548,548,5M6-20M6-20-45 | 63
B 14B 18B 20--2531,531,59734,548,548,5M6-20M6-20-45 | 63
B 15B 15B 16B 18B 202531,531,59734,548,548,5M6-20M6-20-45 | 63
B 16B 16B 18B 20-2531,531,59734,548,548,5M6-20M6-20-45 | 63
B 18B 18B 20--2531,531,59734,548,548,5M6-20M6-206345 | 63
B 20B 20---2531,531,59734,548,548,5M6-20M6-2045 | 6345 | 63
Filterkombination ergibt keine Treffer.

Ausführung

EdelstahlNI
  • nichtrostend, 1.4308
  • matt gestrahlt

Zylinderschrauben DIN 912
Edelstahl nichtrostend, 1.4301

Sechskantmuttern DIN 985
Edelstahl nichtrostend, 1.4301
selbstsichernd durch Polyamidring
RoHS

Zubehör

Verstellbare Klemmhebel GN 911.3

Hinweis

Die Gelenk-Klemmverbinder GN 285 bestehen aus zwei Laschen-Klemmverbindern GN 275.

Die Klemmbohrungen sind mechanisch bearbeitet und für Konstruktionsrohre GN 990 bzw. DIN 2391, DIN 2395 und DIN 2462 ausgelegt.

An den Schraubstellen z1 verkleinern die Zylinderschrauben den Bohrungsquerschnitt zum Klemmen.

Wenn werkzeuglos geklemmt werden soll, können die Zylinderschrauben, durch die in der Tabelle als Zubehör angegebenen verstellbaren Klemmhebel GN 911.3 ersetzt werden.

Bestellbeispiel
1d1
2d2
3Kennziffer
4Werkstoff
GN 285-B18-B18-2-NI

RoHS-konform: Info -
Gewicht: Info -
