GN 328.5 Edelstahl-Bügelgriffe
Form
| A | Montage von der Rückseite (Gewinde-Sackloch) |
| B | Montage von der Bedienungsseite |
| l1 ±0,25 | a | b | d1 Form A | d2 Form B | h1 | h2 | l2 | t |
|---|---|---|---|---|---|---|---|---|
| 120 | 14 | 22 | M 6 | 6,5 | 44 | 5 | 141,2 | 13 |
| 140 | 18 | 28 | M 8 | 8,5 | 55 | 6 | 166,5 | 17 |
Filterkombination ergibt keine Treffer.
Ausführung
Edelstahl-Feinguss
RoHS
- nichtrostend, 1.4408
- matt gestrahltGS
RoHS
Auf Anfrage
andere Oberflächen
Hinweis

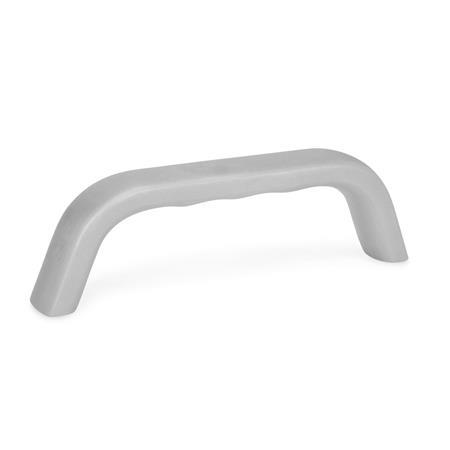

Edelstahl-Bügelgriffe GN 328.5 zeichnen sich durch Stabilität und ergonomische Formgebung aus. Die Fingermulden an der Griffunterseite vermitteln ein besonders angenehmes Griffgefühl.
| Bestellbeispiel |
| ||||||
GN 328.5-120-A-GS |
