für Scharniere GN 239.6 / GN 239.7

GN 239.8 Montageplatten

ELESA original design PMW. Info

Filter anzeigen

l₁	m₃	a Profilquerschnitt	b	d für Schraube	l₂ für GN 239.6 (mit Schalter)	für GN 239.7 * (ohne Schalter)	m₁	m₂	m₄

110	14	30	28	M 6	12	14	19	91	73
110	16,5	35	28	M 6	12	14	19	91	72
110	19	40	28	M 6	12	14	19	91	70,6
110	21	45	34	M 6	12	14	19	91	69
110	24	50	34	M 6	12	14	19	91	69

Filterkombination ergibt keine Treffer.

* nur für GN 239.7-60-110 verwendbar

Ausführung

Kunststoff
Thermoplast (Polyamid PA-HP)

glasfaserverstärkt
temperaturbeständig bis 130 °C
schwarz, matt

Schrauben / Muttern
Edelstahl
nichtrostend, 1.4301

Kunststoff-Eigenschaften

Edelstahl-Eigenschaften

Übersichtstabelle der geeigneten Normen der Montage-Sets GN 965

Übersichtstabelle der geeigneten Normen der Montage-Sets GN 968

Zusammenstellung der Scharniere-Bauarten

RoHS

Hinweis

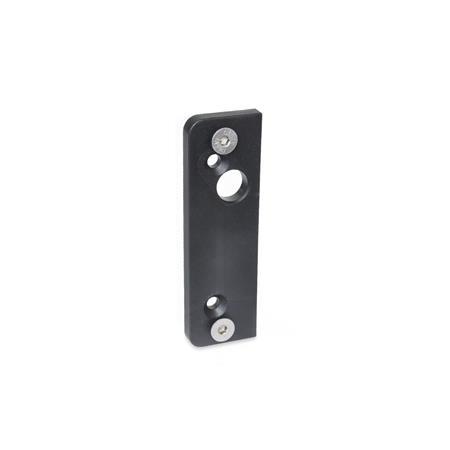

Montageplatten GN 239.8 ermöglichen die Montage von Scharnieren GN 239.6-... und 239.7-60-110 wenn der erforderliche Abstand der Montagebohrungen von dem des Scharniers abweicht. Ihre Verwendung ist insbesondere dann notwendig, wenn die Montage auf Profilsystemen erfolgen soll.

In Abhängigkeit des gewünschten Montageabstands m₃ sind die Montageplatten in der erforderlichen Stückzahl zu bestellen. Zwei Muttern und entsprechende Senkschrauben gehören zum Lieferumfang.

Bestellbeispiel
