Edelstahl

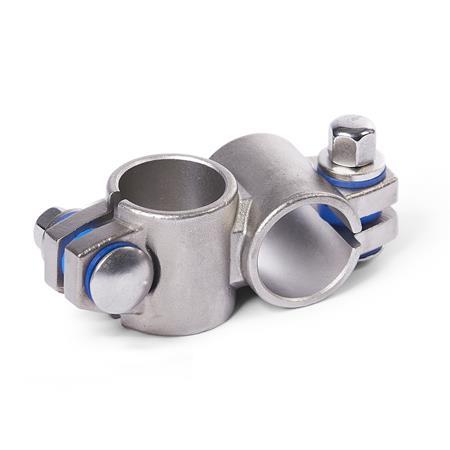

GN 132.5 Kreuz-Klemmverbinder

Form

A	ohne Dichtungen
B	mit Dichtungen

Kennziffer

4	mit 2 Edelstahl-Hutmuttern DIN 917

Filter anzeigen

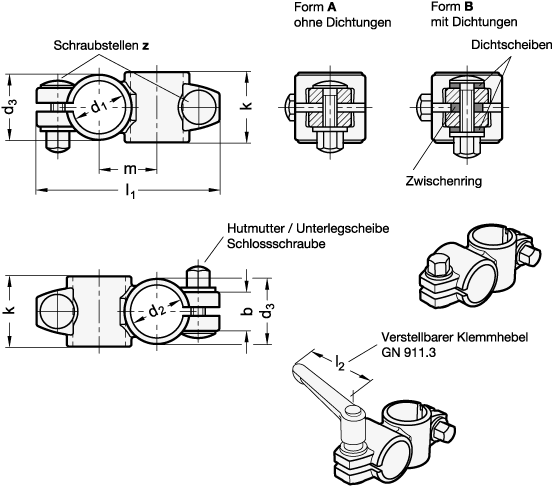

d₁ Bohrung	d₂ Bohrung	b	d₃	k Klemm- länge	l₁	m	z Schraub- stellen	Zubehör empf. Klemmhebel GN 911.3 für z l₂

B 30	B 30	22	37	40	104	33	M 8	63 \| 78
B 50	B 50	30	60	65	150	53	M 10	78 \| 92

Filterkombination ergibt keine Treffer.

Ausführung

Edelstahl

nichtrostend 1.4308
matt gestrahlt

Schlossschrauben DIN 603
Edelstahl A2

Hutmuttern DIN 917 / Unterlegscheibe
Edelstahl A2

Dichtungen

Dichtscheiben
Kunststoff (Polyacetal POM)
Zwischenring
Silikon, 40 ... 60 Shore A

Edelstahl-Eigenschaften

Kunststoff-Eigenschaften

RoHS

Zubehör

Verstellbare Klemmhebel GN 911.3

Hinweis

Die Klemmbohrungen der Kreuz-Klemmverbinder GN 132.5 sind mechanisch bearbeitet und für Konstruktionsrohre GN 990 bzw. DIN 2391, DIN 2395 und DIN 2462 ausgelegt.

An den Schraubstellen z verkleinern Schlossschrauben und Hutmuttern den Bohrungsquerschnitt zum Klemmen. Die Form B ist an den Schraubstellen mit Dichtungen ausgestattet.

Wenn werkzeuglos geklemmt werden soll, können die Hutmuttern, durch die in der Tabelle als Zubehör angegebenen verstellbaren Klemmhebel GN 911.3 ersetzt werden.
