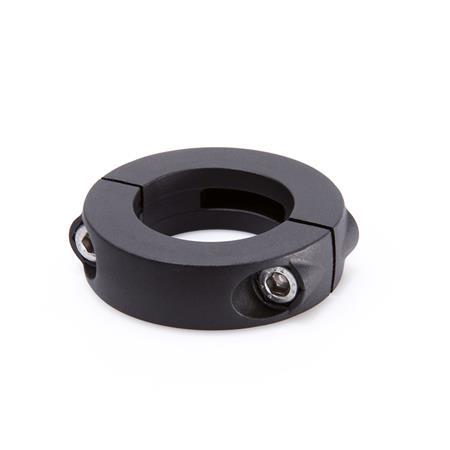

GN 707.5 Geteilte Stellringe
ELESA original design ANPS
| d1 | d2 empfohlene Wellentoleranz h11 | b | d3 | x ≈ | max. empfohlenes Anzugsdrehmoment in Nm | ||
|---|---|---|---|---|---|---|---|
| 35 | B 12 | B 14 | B 16 | 13 | M 4 | 1 | 2 |
| 40 | B 18 | B 20 | - | 14 | M 4 | 0,75 | 2 |
| 50 | B 22 | B 25 | B 30 | 14 | M 5 | 2,4 | 3 |
| 65 | B 35 | B 40 | - | 14 | M 5 | 0,2 | 3 |
Filterkombination ergibt keine Treffer.
Ausführung
Kunststoff
Thermoplast (Polyamid PA)
Zylinderschraube DIN 912
Edelstahl
nichtrostend, 1.4404
Sechskantmutter DIN 934
Edelstahl
nichtrostend, 1.4404
RoHS
Thermoplast (Polyamid PA)
- glasfaserverstärkt
- temperaturbeständig bis 80 °C
- schwarzgrau, mattSG
Zylinderschraube DIN 912
Edelstahl
nichtrostend, 1.4404
Sechskantmutter DIN 934
Edelstahl
nichtrostend, 1.4404
RoHS
Hinweis
Geteilte Stellringe GN 707.5 lassen sich radial z. B. an Leitungen, Wellen und Achsen als Anschlag montieren. Die Klemmung erfolgt durch Reduzierung der Schlitzhöhe wobei die Oberfläche durch den Kunststoff besonders geschont wird.
Zusammen mit den Edelstahlschrauben und -muttern sind die besonders leichten Kunststoffelemente sehr gut für den Einsatz in korrosiven Umgebungen geeignet.
siehe auch...
| Bestellbeispiel |
| ||||||
GN 707.5-35-B14-SG |
RoHS-konform:
-
-
Gewicht:
-
-
