Buchse Messing

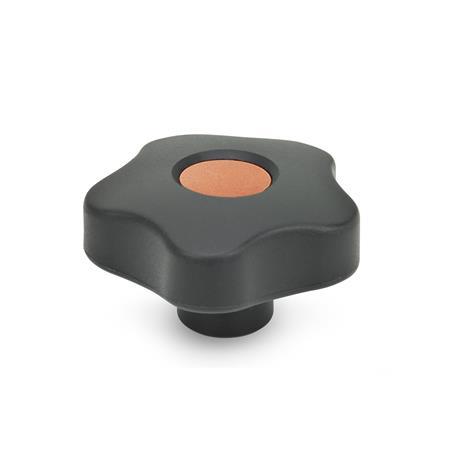

GN 5337.2 Sterngriffe

ELESA original design VCT. Info

Form

E	mit Abdeckkappe (Gewinde-Sackloch)

Filter anzeigen

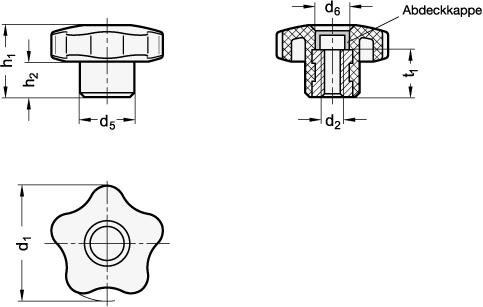

d₁	d₂ Form E			d₅	d₆	h₁	h₂	t₁

32	M 5	M 6	M 8	15	10	23	10	12
40	M 6	M 8	-	17	13	27	12	18
40	M 10	-	-	17	13	27	12	17
50	M 8	M 10	M 12	19	15	32	14	20
63	M 8	M 10	M 12	22	19	37	16	26
74	M 12	M 14	-	26	17	43,5	22	26
74	M 16	-	-	26	17	43,5	22	31
84	M 12	M 16	-	28	22	44	21	25

Filterkombination ergibt keine Treffer.

Ausführung

Kunststoff
Thermoplast (Polypropylen PP)

verstärkt, schlagfest
temperaturbeständig bis 90 °C
schwarz, matt

Buchse Messing

Farbe der Abdeckkappe:
orange, RAL 2004, mattDOR DOR

grau, RAL 7035, mattDGR DGR

gelb, RAL 1021, mattDGB DGB

blau, RAL 5024, mattDBL DBL

rot, RAL 3000, mattDRT DRT

grün, RAL 6017, mattDGN DGN

Kunststoff-Eigenschaften

ISO-Passungen

Verliersicherungen GN 111.7

RoHS

Hinweis

Charakteristisch für die Sterngriffe GN 5337.2 sind die 5 Noppen bzw. Griffmulden. Sie verleihen diesen Griffen nicht nur ein ansprechendes Design, sondern durch ihre Form lässt sich auch ein hohes Drehmoment erzielen.

Bestellbeispiel
