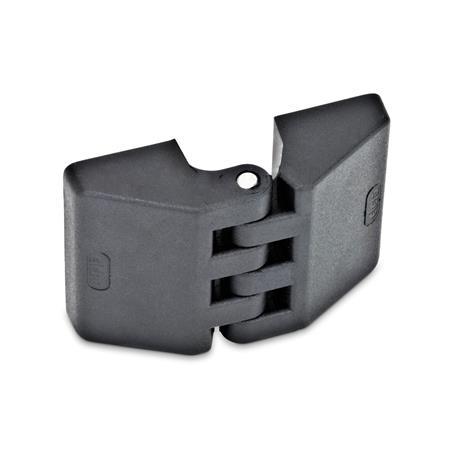

GN 155 Scharniere
ELESA original design CFE.

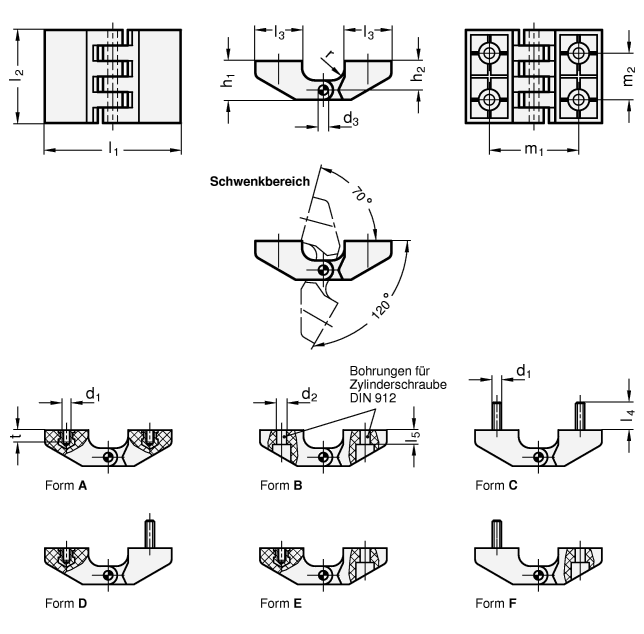

Form
| A | 2x2 Gewindesacklöcher |
| B | 2x2 Bohrungen für Zylinderschrauben |
| C | 2x2 Gewindestifte |
| D | 2x Gewindesacklöcher / 2x Gewindestift |
| E | 2x Gewindesacklöcher / 2x Bohrungen für Zylinderschrauben |
| F | 2x Gewindestifte / 2x Bohrungen für Zylinderschrauben |
| l1 Nennmaß | Istmaß | l2 Nennmaß | Istmaß | d1 | d2 | d3 | h1 | h2 | l3 | l4 | l5 | m1 ±0,3 | m2 ±0,3 | r | t |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 45 | 45,5 | 30 | 30,5 | M 3 | 3,3 | 2,5 | 12,5 | 9,5 | 15 | 13 | 4 | 30 | 15 | 5 | 4 |
| 58 | 59 | 40 | 40,5 | M 4 | 4,3 | 4 | 16,5 | 12,5 | 20 | 18 | 6 | 40,4 | 20 | 6 | 5,5 |
| 70 | 70 | 48 | 48,5 | M 5 | 5,5 | 5 | 20 | 15 | 24 | 17 | 8 | 46 | 24 | 7 | 6,5 |
| 97 | 97 | 66 | 66 | M 6 | 6,5 | 6 | 27,5 | 21 | 33 | 16 | 10 | 63,7 | 33 | 8 | 9 |
Filterkombination ergibt keine Treffer.
Ausführung
Kunststoff (Polyamid PA)
Stift
Edelstahl nichtrostend, 1.4305
Gewindebuchsen
Messing, vernickelt
Gewindestifte
Messing, vernickelt
RoHS
- schwarz, matt
- temperaturbeständig bis 80 °C
Stift
Edelstahl nichtrostend, 1.4305
Gewindebuchsen
Messing, vernickelt
Gewindestifte
Messing, vernickelt
RoHS
Hinweis
siehe auch...
| Bestellbeispiel |
| ||||||
GN 155-58-40-F |
