mit geneigtem Griffprofil

GN 335 Ovalrohrgriffe, Aluminium, Zink-Druckguss

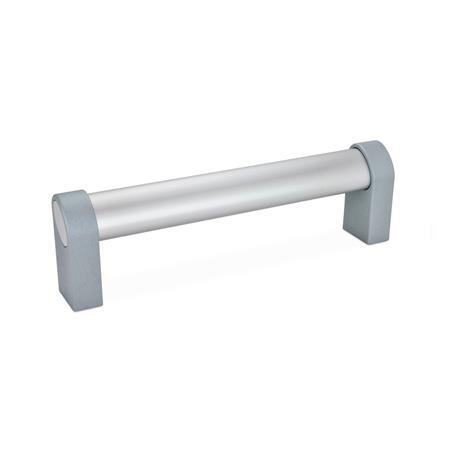

Ovalrohrgriffe Aluminium  Zink Druckguss GN 335 thumbnail Zoom

mit geneigtem Griffprofil

GN 335 Ovalrohrgriffe, Aluminium, Zink-Druckguss

Ovalrohrgriffe Aluminium  Zink Druckguss GN 335
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
Zoom Ovalrohrgriffe Aluminium  Zink Druckguss GN 335 Skizze


Form

AMontage von der Rückseite (Gewinde-Sackloch)
BMontage von der Bedienungsseite
b1l1 ±0,5ab2b3dh1h2h3l2
max.
l3t
min.
36200250300350400500600800242238M 860,579,5516,52515
Filterkombination ergibt keine Treffer.

Ausführung

Griffrohr
Aluminium

Grifffüße
Zink-Druckguss
kunststoffbeschichtet

Rohr
kunststoffbeschichtet
schwarz, RAL 9005, strukturmattSWSW
Grifffüße
schwarz, RAL 9005, strukturmatt

Rohr
eloxiert, naturfarbenELEL
Grifffüße
schwarz, RAL 9005, strukturmatt

Rohr
eloxiert, naturfarbenESES
Grifffüße
silber, RAL 9006, strukturmatt

Deckel
Kunststoff, hellgrau
RoHS

Hinweis

Ovalrohrgriffe GN 335 zeichnen sich durch das um 45° geneigte Griffprofil aus. Mit dieser Anordnung ergibt sich bei verschiedenen Anwendungen, z. B. Schiebetüren, ein angenehmes, ergonomisches Greifen.

Bei der Form B gehören Linsenschrauben, Sechskantmuttern und Unterlegscheiben zum Lieferumfang.

Das Griffrohr kann ohne weitere Bearbeitung an die Grifffüße angeschraubt werden. Dadurch können Sonderlängen schon bei vergleichsweise geringen Stückzahlen geliefert werden.

Bestellbeispiel
1b1
2l1
3Form
4Oberfläche
GN 335-36-500-A-SW

RoHS-konform: Info -
Gewicht: Info -
