Aluminium

GN 565.1 Bügelgriffe, Montage von der Bedienseite

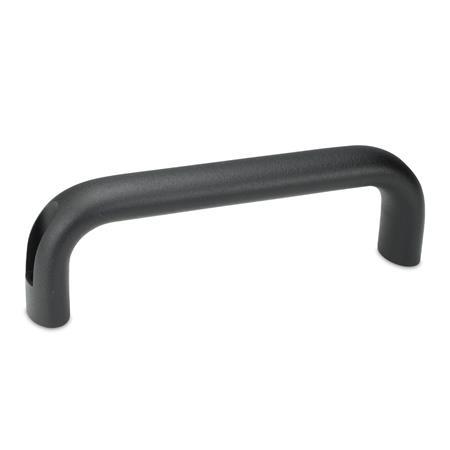

Buegelgriffe Montage von der Bedienseite GN 565.1 thumbnail

Buegelgriffe Montage von der Bedienseite GN 565.1 Skizze

Filter anzeigen

b	l₁ ±0,25	a	d	h₁	h₂	l₂	r	t

20	100	13	5,4	49	13,5	112	13	5,5
20	112	13	5,4	49	13,5	124	13	5,5
20	117	13	5,4	49	13,5	129	13	5,5
20	120	13	5,4	51	13,5	132	13	5,5
20	128	13	5,4	51	13,5	140	13	5,5
20	160	13	5,4	51	13,5	172	13	5,5
26	116	17	6,4	55	11	130	17	6
26	120	17	6,4	55	11	134	17	6
26	132	17	6,4	55	11	146	17	6
26	164	17	6,4	57	11	178	17	6
26	179	17	6,4	57	11	193	17	6
26	196	17	6,4	57	11	210	17	6

Filterkombination ergibt keine Treffer.

Ausführung

Aluminium

kunststoffbeschichtet
schwarz, RAL 9005, strukturmattSW
UV-beständig
rot, RAL 3000, strukturmattRS
silber, RAL 9006, strukturmattSR
eloxiert, naturfarbenEL
blank, gleitgeschliffenBL

Angaben zur Belastbarkeit

RoHS

Hinweis

Bügelgriffe GN 565.1 werden aus gebogenem Aluminiumprofil hergestellt und zeichnen sich durch Stabilität und ergonomische Formgebung aus. Aufgrund des Fertigungsverfahrens können Sonderausführungen schon bei vergleichsweise geringen Stückzahlen geliefert werden.

Über die Standardoberflächen hinaus, sind diese Bügelgriffe zusätzlich mit Funktionsbeschichtung erhältlich.

Die Ausführung SW ist mit einem hochwetterfesten und UV-beständigen Pulverlacksystem beschichtet und dadurch ausgezeichnet für den Außeneinsatz geeignet.

Bestellbeispiel
