mit einstellbarem Drehmoment

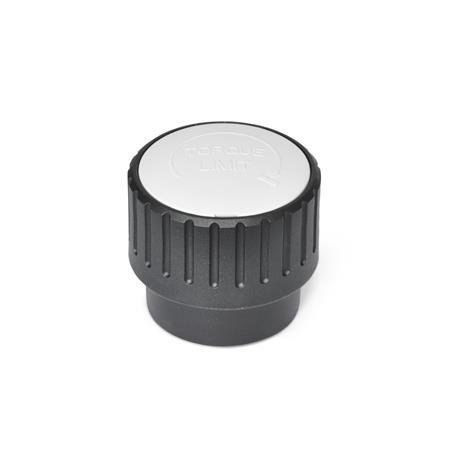

GN 5910 Drehmoment-Rändelgriffe

Drehmoment Raendelgriffe GN 5910 thumbnail Zoom ELESA

mit einstellbarem Drehmoment

GN 5910 Drehmoment-Rändelgriffe

Drehmoment Raendelgriffe GN 5910
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
ELESA original design MZD-A / -pInfo
Drehmoment Raendelgriffe GN 5910 Skizze

d1d2d4d5h1h2
h3
tmax. Drehmoment ±10%
in Nm
47M 693944150,3121
47M 8123944150,3121
Filterkombination ergibt keine Treffer.

Ausführung

Kunststoff
Thermoplast (Polyamid PA)
  • glasfaserverstärkt
  • temperaturbeständig bis 100 °C
  • schwarz, mattSWSW

Buchse
Stahl, brüniert

Farbe der Abdeckkappe
grau, RAL 7035
RoHS

Hinweis

Drehmoment-Rändelgriffe GN 5910 werden dann eingesetzt, wenn das per Handkraft einleitbare Drehmoment begrenzt werden soll. Das zu begrenzende Drehmoment kann zwischen 0,2 Nm und 1 Nm eingestellt werden.

Die Drehmomentmechanik des Rändelgriffs löst beim Rechtsdrehen mit Erreichen des eingestellten Drehmoments eine „Überrastung“ aus. Dadurch ist sichergestellt das z. B. beim Anziehen, ein max. zulässiges Drehmoment nicht überschritten wird. Beim Linksdrehen sperrt die Mechanik so, dass ein zum Lösen nötiges Drehmoment übertragen wird.

Dauertests haben ergeben, dass sich das Drehmoment auch nach bis zu 60.000 Anzugszyklen nicht verändert.

Bestellbeispiel
1d1
2d2
3max. Drehmoment
4Farbe
GN 5910-47-M6-1-SW

RoHS-konform: Info -
Gewicht: Info -
