Betätigung mit Steckschlüssel

GN 115.9 Verriegelungen mit Sicherheitsfunktion

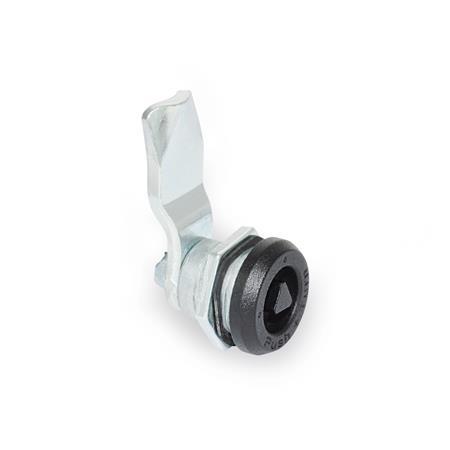

Verriegelungen mit Sicherheitsfunktion GN 115.9 thumbnail Zoom

Betätigung mit Steckschlüssel

GN 115.9 Verriegelungen mit Sicherheitsfunktion

Verriegelungen mit Sicherheitsfunktion GN 115.9
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
Zoom Verriegelungen mit Sicherheitsfunktion GN 115.9 Skizze


Form

DKmit Dreikant
VK7mit Vierkant
VK8mit Vierkant
Riegelabstand A
468101314161820222426283032
Filterkombination ergibt keine Treffer.

Ausführung

Verschlussgehäuse
Zink-Druckguss

Gehäusebund
kunststoffbeschichtet
schwarz, strukturmattSW

Sonstige Teile
Stahl
verzinkt, blau passiviert

RoHS

Zubehör

Steckschlüssel GN 119.2
Schutzkappen GN 120
Öffnungsgriffe GN 120.1
Auflauframpen GN 120.2

Hinweis

Verriegelungen GN 115.9 sind mit einer Push to Turn-Sicherheitsfunktion ausgestattet. In beiden Endstellungen ist die Drehachse mit dem Riegel arretiert. Die Drehung um 90° ist nur möglich, wenn das Bedienelement mit dem zugehörigen Steckschlüssel gedrückt und dadurch die Arretierung per Sicherungsstift aufgehoben wird. So wird der Riegel zuverlässig gegen selbsttätige oder durch Vibrationen verursachte Bewegung geschützt.

Die Anlaufschrägen am Riegel erleichtern das Verriegeln der Tür. Durch verschieden gekröpfte Riegel lässt sich ein Riegelabstand A von 4 bis 32 mm abdecken.

Die Verriegelungen GN 115.9 werden mit lose beigelegtem Riegel geliefert.

Bestellbeispiel
1Form
2Riegelabstand A
3
GN 115.9-DK-32-SW

RoHS-konform: Info -
Gewicht: Info -
