Kunststoff, mit Anschlusskabel

GN 239.6 Sicherheits-Schaltscharniere

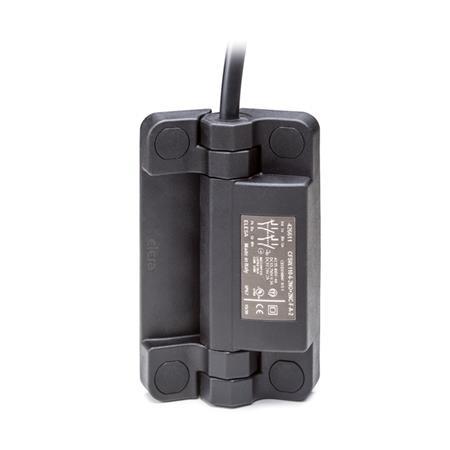

Sicherheits Schaltscharniere GN 239.6 thumbnail Zoom ELESA

Kunststoff, mit Anschlusskabel

GN 239.6 Sicherheits-Schaltscharniere

Sicherheits Schaltscharniere GN 239.6
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
ELESA original design CFSW.Info
Zoom Sicherheits Schaltscharniere GN 239.6 Skizze


Form

AKAnschlusskabel oben
BKAnschlusskabel unten
CKAnschlusskabel hinten

Kennziffer

1Kontaktblock mit 2NC / 2NO
2Kontaktblock mit 3NC / 1NO
l1l2h1h2h3l3
Kabellänge
in Meter
m1m2
60 +1110251512254291
Filterkombination ergibt keine Treffer.

Ausführung

Gehäuse
Kunststoff (Polyamid PA-HP)
  • glasfaserverstärkt
  • schwarz, matt,
  • temperaturbeständig bis 80 °C

Stift und Montagebuchsen
Kunststoff (Polyamid PA)
  • glasfaserverstärkt
  • schwarz, matt,
  • temperaturbeständig bis 80 °C

RoHS

Auf Anfrage

Scharniere mit Betätigungswinkel > 0°
Scharniere mit abweichenden Kontaktblöcken
Gehäuse in grau, RAL 7040

Hinweis

Scharniere GN 239.6 mit integrierten Sicherheitsschaltern dienen zur Überwachung von Türen und Abdeckungen an Maschinen und Anlagen. Beim Öffnen der Türen werden die Schaltkontakte betätigt, welche dann z. B. einen Schutzkreis mittels Öffnerkontakt (NC) unterbrechen und gleichzeitig das Öffnen der Tür durch Schließen eines Schließerkontakts (NO) signalisieren.

Die Kontaktblöcke sind mit zwangsöffnenden Schleichkontakten ausgestattet, d. h. sie werden bei der Betätigung auf jeden Fall getrennt und haben dabei keine Hysterese. Der Winkel bei dem die Schaltpunkte erreicht werden ist justierbar (siehe Schaltwegdiagramm).

Die Scharniere bilden mit den integrierten Kontaktblöcken eine kompakte, manipulationssichere und einfach zu montierende Einheit.

Jedem Scharnier ist eine Betriebsanleitung beigefügt, die wichtige weiterführende technische Informationen enthält.

Bestellbeispiel
1l1
2l2
3Kennziffer
4Form
5Kabellänge
GN 239.6-60-110-1-AK-2

RoHS-konform: Info -
Gewicht: Info -
