zum Anschrauben

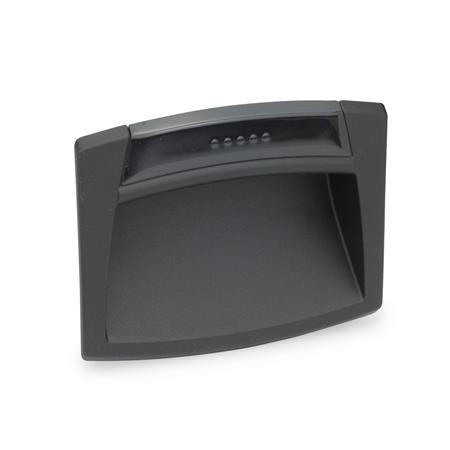

GN 733 Griffschalen, Kunststoff
ELESA Original design EPR-SH/F-SH
Form

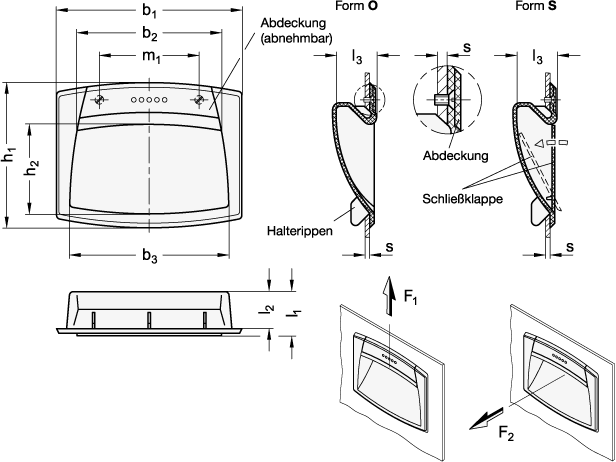

| O | ohne Schließklappe |
| S | mit Schließklappe (nur in Größe b1=120 erhältlich) |
| b1 | b2 | b3 | h1 | h2 | l1 | l2 | l3 | m1 | F1 in N | F2 in N |
|---|---|---|---|---|---|---|---|---|---|---|
| 110 -1 | 94 | 96 | 73 | 42 | 24 | 20 | 21,5 | 64 | 1300 | 500 |
| 120 | 94 | 103 | 95 | 58 | 28,5 | 24 | 26,5 | 64 | 1200 | 400 |
Filterkombination ergibt keine Treffer.
Ausführung
Kunststoff
Thermoplast (Polyamid PA)
Schließklappe (Form S)
mit Edelstahl-Torsionsfeder
Farbe der Abdeckung:
schwarzgrau, RAL 7021, mattDSG
orange, RAL 2004, mattDOR
grau, RAL 7035, mattDGR
gelb, RAL 1021, mattDGB
blau, RAL 5024, mattDBL
rot, RAL 3000, mattDRT
grün, RAL 6017, mattDGN
RoHS
Thermoplast (Polyamid PA)
- glasfaserverstärkt
- temperaturbeständig bis 100 °C
- schwarzgrau, matt, RAL 7021
Schließklappe (Form S)
mit Edelstahl-Torsionsfeder
Farbe der Abdeckung:
schwarzgrau, RAL 7021, mattDSG
orange, RAL 2004, mattDOR
grau, RAL 7035, mattDGR
gelb, RAL 1021, mattDGB
blau, RAL 5024, mattDBL
rot, RAL 3000, mattDRT
grün, RAL 6017, mattDGN
RoHS
Hinweis
Das Design der Griffschalen GN 733 ist auf die Produktfamilie Ergostyle® abgestimmt.
Die abnehmbare Abdeckung verdeckt die Befestigungsschrauben.
Die Angaben zur Belastbarkeit F1 und F2 wurden bei einer Wandstärke s = 1,5 mm ermittelt.
siehe auch...
| Bestellbeispiel |
| ||||||
GN 733-120-S-DSG |
