Kunststoff, für Sechskantschrauben

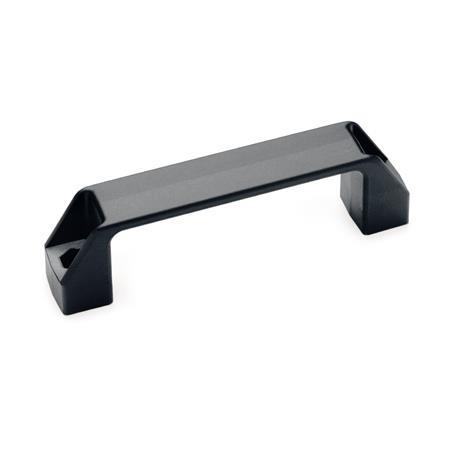

GN 528.3 Bügelgriffe, Kunststoff
ELESA original design M.443-EH
| l1 | b | d | h1 | h3 | l2 | l3 | s1 | s2 | t |
|---|---|---|---|---|---|---|---|---|---|
| 94 -1 | 21 | 5,5 | 38 | 7 | 109 | 74 | 6 | 8 | 6 |
| 117 ±1 | 26 | 6,5 | 41 | 9 | 137 | 93 | 7 | 10 | 6 |
| 122 ±1 | 26 | 6,5 | 41 | 8,5 | 142 | 100 | 7 | 10 | 6,5 |
| 140 ±1 | 27 | 6,5 | 46 | 9,5 | 160 | 113 | 7 | 10 | 6,5 |
| 150 ±1 | 27 | 6,5 | 47 | 10,5 | 172 | 125 | 7 | 10 | 6,5 |
| 160 ±1 | 28 | 6,5 | 50 | 10,5 | 179 | 132 | 7 | 10 | 6,5 |
Filterkombination ergibt keine Treffer.
Ausführung
KunststoffPA
Thermoplast (Polyamid)
RoHS
Thermoplast (Polyamid)
- glasfaserverstärkt
- temperaturbeständig bis 150 °C
- schwarz, RAL 9005, mattSW
RoHS
Hinweis
| Bestellbeispiel |
| ||||||
GN 528.3-PA-150-SW |
