Zink-Druckguss, zum Anschrauben

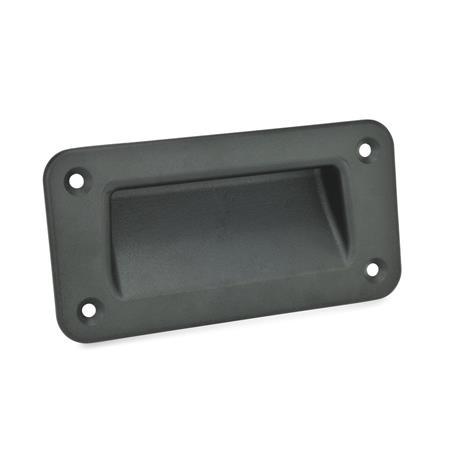

GN 7330 Griffschalen
Form
| A | Montage von der Bedienungsseite (bei Kennziffer 2 mit vier Senk-Dichtschrauben) |
| C | Montage von der Rückseite |
Kennziffer
| 1 | ohne Dichtung |
| 2 | mit Dichtung |
| l1 | h1 | h2 | l2 | l3 | l4 | l5 | l6 +1 | l7 +1 | m1 | m2 |
|---|---|---|---|---|---|---|---|---|---|---|
| 127 | 80 | 43 | 72 | 25 | 3,5 | 22,5 | 60 | 88 | 100 | 53 |
| 155 | 80 | 43 | 99 | 25 | 3,5 | 22,5 | 60 | 115 | 128 | 53 |
Filterkombination ergibt keine Treffer.
Ausführung
Zink-Druckguss
kunststoffbeschichtet
schwarz, RAL 9005, strukturmattSW
silber, RAL 9006, strukturmattSR
Gehäusedichtung (Kennziffer 2)
Senk-Dichtschrauben DIN 7991 M5x16
(Form A, Kennziffer 2)
Gewindestifte (Form C)
Schutzart IP 66
RoHS
kunststoffbeschichtet
schwarz, RAL 9005, strukturmattSW
silber, RAL 9006, strukturmattSR
Gehäusedichtung (Kennziffer 2)
- Gummi NBR, schwarz
- aufgeklebt
Senk-Dichtschrauben DIN 7991 M5x16
(Form A, Kennziffer 2)
- Edelstahl, nichtrostend, A2
- Polyamid-Beschichtung am Kopf
Gewindestifte (Form C)
- Edelstahl
nichtrostend, 1.4301 - eingegossen
Schutzart IP 66
RoHS
Hinweis
Griffschalen GN 7330 können einfach und schnell mit Senkschrauben von der Bedienungsseite bzw. mit Gewindestiften von der Rückseite montiert werden.
Griffschalen mit Gehäusedichtung (Kennziffer 2) verhindern jegliches Eindringen von Schmutz und Flüssigkeiten in den Gehäuseinnenraum. Die Form A wird mit vier zusätzlichen Senk-Dichtschrauben geliefert, die zur Abdichtung mit einer Polyamid-Beschichtung am Kopf versehen sind.
