GN 473 Fuß-Klemmhalter

Fuss Klemmhalter GN 473 thumbnail Zoom

Aluminium

GN 473 Fuß-Klemmhalter

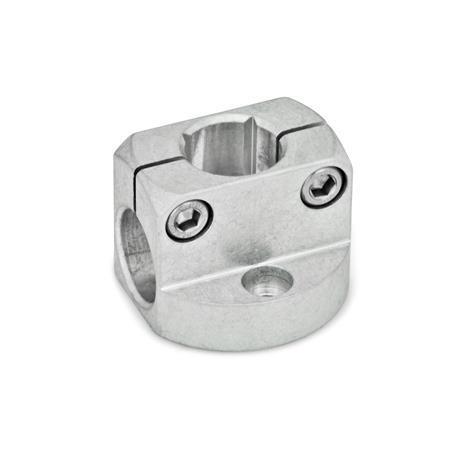

Fuss Klemmhalter GN 473
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
Zoom Fuss Klemmhalter GN 473 Skizze

d1
Bohrung
für
Wellentol. h11
b1b2d2d3
Klemm-
gewinde
d4
für
Schraube
l1l2l3l4ms
Vierkant
Klemmhebelsets für d3
B 8142931,5M 4M 42077322-GN 511-M4-14
B 10163538M 5M 524882,5278GN 511-M5-16
B 12163538M 5M 525882,52710GN 511-M5-16
B 15204145M 6M 630101043212GN 511-M6-20
B 16204145M 6M 6311010432-GN 511-M6-20
B 20254450M 6M 63512,512,56,53616GN 511-M6-25
Filterkombination ergibt keine Treffer.

Ausführung

Aluminium
  • matt, gleitgeschliffenMT
  • schwarz eloxiertELS

Zylinderschrauben DIN 912
Edelstahl
nichtrostend, 1.4301
RoHS

Zubehör

Klemmhebelsets GN 511

Hinweis

Die Fuß-Klemmhalter GN 473 verfügen über eine waagrechte und senkrechte Klemmbohrung, wobei die senkrechte Klemmbohrung zusätzlich mit einem Vierkant ausgestattet ist.

Der Bohrungsabstand m der Fuß-Klemmhalter GN 473 ist auf Klemmhalter GN 477 und Flanschbolzen GN 480 sowie auf Haltemagnete GN 51.6 abgestimmt.

Die Klemmschrauben sind in der Standardausführung Zylinderschrauben mit Innensechskant DIN 912. Sie können durch Klemmhebelsets GN 511 ersetzt werden (Bestellbezeichnung siehe Maßtabelle).

Bestellbeispiel
1d1
2Oberfläche
GN 473-B12-MT

RoHS-konform: Info -
Gewicht: Info -
Als Favorit speichern
PDF nicht vorhanden

zuletzt geklickt-
