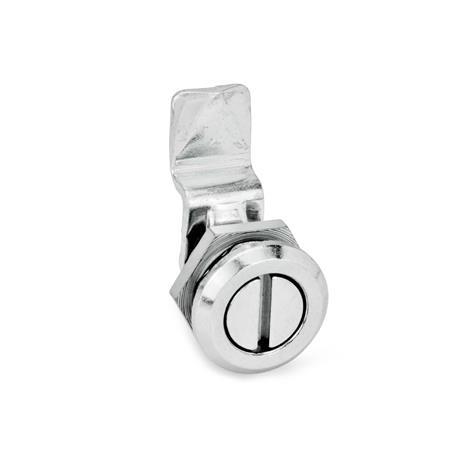

GN 115.1 Mini-Verriegelungen,

Form

DK	mit Dreikant
VK	mit Vierkant
SCH	mit Schlitz
SK	mit Knebel
SCK	mit Knebel, abschließbar (Schließung einheitlich)
SC	mit Schlüssel, abschließbar (Schließung einheitlich)

Filter anzeigen

Riegelabstand A			d Form DK / VK / SCH	Form SK / SCK / SC

7,5	13,5	19,5	20	22

Filterkombination ergibt keine Treffer.

Ausführung

Verschlussgehäuse
Zink-Druckguss
Gehäusebund verchromt

Knebelgriff
Zink-Druckguss
kunststoffbeschichtet
schwarz, RAL 9005, strukturmatt

Schlüssel
Neusilber mit Kunststoffgriff

Sonstige Teile
Stahl verzinkt, blau passiviert

Schutzart IP65
Form DK, VK, SCH, SK

Erläuterungen zu Schutzart IP

RoHS

Zubehör

Steckschlüssel GN 119.2
Schutzkappen GN 120

Auf Anfrage

Schließung unterschiedlich

Hinweis

Mini-Verriegelungen GN 115.1 verfügen über kleinere Baumaße als Standard-Verriegelungen GN 115 und sind so bestmöglich für Anwendungen mit eingeschränktem Bauraum oder Anforderungen an eine dezente Optik abgestimmt.

Sie verriegeln durch eine auf 90° begrenzte Drehung der Betätigung, welche den Riegel in die Schließposition hinter den Rahmen bewegt. Die Anlaufschrägen am Riegel erleichtern diesen Vorgang. Durch verschieden gekröpfte Riegel lässt sich ein Riegelabstand A von 7,5, 13,5 und 19,5 mm abdecken.

Die abschließbaren Verriegelungen (Form SCK und SC) werden jeweils mit 2 Schlüsseln geliefert. Der Schlüssel kann in beiden Endstellungen abgezogen werden. Die Schließung ist einheitlich, sodass jedes Schloss mit demselben Schlüssel geöffnet werden kann.

Die Mini-Verriegelungen GN 115.1 werden bis auf die Form SC mit lose beigelegtem Riegel geliefert.
