Betätigung mit Bedienelementen, abschließbar, Gehäusebund schwarz kunststoffbeschichtet

GN 115 Verriegelungen

Form

SC	Betätigung mit Schlüssel (Schloss einheitlich)
SU	Betätigung mit Schlüssel (Schloss unterschiedlich)
SCK	Betätigung mit Knebel (Schloss einheitlich)
SUK	Betätigung mit Knebel (Schloss unterschiedlich)
SCT	Betätigung mit T-Griff (Schloss einheitlich)
SUT	Betätigung mit T-Griff (Schloss unterschiedlich)

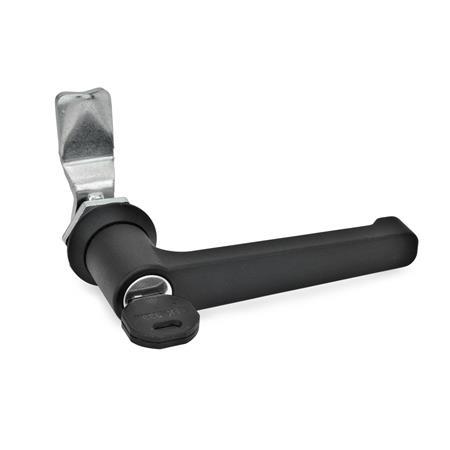

LCG	Betätigung mit Handgriff (Schloss einheitlich)
LUG	Betätigung mit Handgriff (Schloss unterschiedlich)

Filter anzeigen

Riegelabstand A											d Form SC, SU	Form SCK, SUK, SCT, SUT, LCG, LUG	h Form SC, SU	Form SCK, SUK, SCT, SUT, LCG, LUG

4	8	13	16	20	24	28	32	36	40	45	28	32	4	6
6	10	14	18	22	26	30	34	38	42	50	28	32	4	6

Filterkombination ergibt keine Treffer.

Ausführung

Verschlussgehäuse
Zink-Druckguss

Gehäusebund
kunststoffbeschichtet
schwarz, RAL 9005, strukturmattSW

Bedienelemente

Form SCK / SUK / SCT / SUT
Kunststoff (Polyamid PA)
schwarz, matt
Form LCG / LUG
Zink-Druckguss
kunststoffbeschichtet
schwarz, RAL 9005, strukturmatt

Schlüssel
Neusilber mit Kunststoffgriff

Sonstige Teile
Stahl, verzinkt, blau passiviert

Schutzart IP65
Form SCK / SUK / SCT / SUT / LCG / LUG

Kunststoff-Eigenschaften

RoHS

Hinweis

Abschließbare Verriegelungen GN 115 verriegeln durch eine auf 90° begrenzte Drehung der Betätigung, welche den Riegel in die Schließposition hinter den Rahmen bewegt. Die Anlaufschrägen am Riegel erleichtern diesen Vorgang.

Durch verschieden gekröpfte Riegel lässt sich ein Riegelabstand A von 4 bis 50 mm abdecken.

Die Verriegelungen werden jeweils mit 2 Schlüsseln sowie lose beigelegtem Riegel geliefert. Der Schlüssel kann in beiden Endstellungen abgezogen werden.

Bei den Formen mit einheitlicher Schließung kann jedes Schloss mit demselben Schlüssel geöffnet werden. Bei den Formen mit unterschiedlicher Schließung gibt es mehr als 200 verschiedene Schlossvarianten, deren Schlüssel durch Nummern gekennzeichnet sind.
