Aluminium, zweiteilig

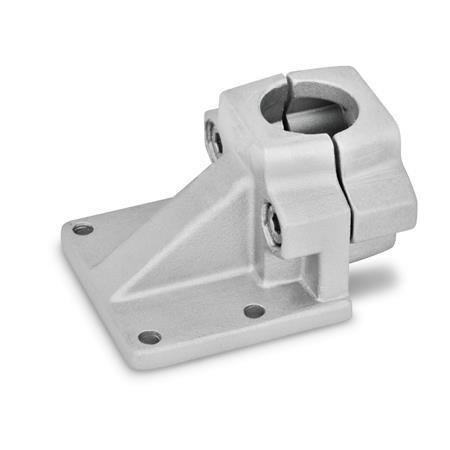

GN 166 Fuß-Klemmverbinder

Kennziffer

2	mit 2 Edelstahl-Zylinderschrauben DIN 912

Filter anzeigen

d₁ Bohrung	s Vierkant	d₂	k Klemm- länge	l₁	l₂	l₃	l₄	t	x₁	x₂	y₁	y₂	y₃	z Schraub- stellen	Zubehör empf. Klemmhebel GN 911 für z l₅

B 20	V 20	7	58	69	46	96	23	7	75	60	72	35	30	M8-35	63 \| 78
B 25	V 25	7	58	69	46	96	23	7	75	60	72	35	30	M8-35	63 \| 78
B 30	V 30	7	58	69	46	96	23	7	75	60	72	35	30	M8-35	63 \| 78
B 40	V 40	11	91	98	70	145	35	14	115	90	108	50	45	M10-60	78 \| 92
B 42	-	11	91	98	70	145	35	14	115	90	108	50	45	M10-60	78 \| 92
B 45	V 45	11	91	98	70	145	35	14	115	90	108	50	45	M10-60	78 \| 92
B 48	-	11	91	98	70	145	35	14	115	90	108	50	45	M10-60	78 \| 92
B 50	V 50	11	91	98	70	145	35	14	115	90	108	50	45	M10-60	78 \| 92

Filterkombination ergibt keine Treffer.

Ausführung

Aluminium

kunststoffbeschichtet
schwarz, RAL 9005, strukturmattSW
blank, matt gestrahltBL

Zylinderschrauben DIN 912
Edelstahl, nichtrostend 1.4301

Sechskantmuttern DIN 985
Edelstahl, nichtrostend 1.4301
selbstsichernd durch Polyamidring

Edelstahl-Eigenschaften

RoHS

Zubehör

Verstellbare Klemmhebel GN 911

Hinweis

Die Klemmbohrungen der Fuß-Klemmverbinder GN 166 sind unbearbeitet und für Konstruktionsrohre GN 990 bzw. DIN 2391, DIN 2395 und DIN 2462 ausgelegt.

Die Vierkant-Ausführungen sind auch zur Verwendung an Profilsystemen geeignet.

An den Schraubstellen z verkleinern die Zylinderschrauben den Querschnitt zum Klemmen.

Wenn werkzeuglos geklemmt werden soll, können die Zylinderschrauben, durch die in der Tabelle als Zubehör angegebenen verstellbaren Klemmhebel GN 911 ersetzt werden.
