Werkstoff Nr. 1.4301 (A2), mit Befestigungslasche, Tropfenform

GN 43 Edelstahl-Stellfüße

Form (Fußteller)

D0	ohne Gummiauflage
D1	mit Gummiauflage, aufgeklipst, schwarz
D3	mit Gummiauflage, aufvulkanisiert, schwarz

Spindelvariante

S	ohne Mutter, Außensechskant unten
SK	mit Mutter, Außensechskant unten
T	ohne Mutter, Schlüsselfläche unten
TK	mit Mutter, Schlüsselfläche unten
U	ohne Mutter, Innensechskant oben und Schlüsselfläche unten
UK	mit Mutter, Innensechskant oben und Schlüsselfläche unten
V	ohne Mutter, Außensechskant oben und Schlüsselfläche unten
VK	mit Mutter, Außensechskant oben und Schlüsselfläche unten
W	mit Verstellhülse, abgedecktes Gewinde und Schlüsselfläche unten
X	Außensechskant mit Innengewinde

Filter anzeigen

d₁	d₂	l₁ Ausführung S / SK				Ausführung T / TK und U / UK						l₂ Ausführung V / VK				l₃ Ausführung W				l₇ Ausführung X	d₃	h₁	h₆	l₈	m	r	s

50	M 8	40	50	63	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	25	13	2,5	4	60	45	15	2
50	M 10	50	60	80	100	-	-	-	-	-	-	-	-	-	-	-	-	-	-	28	13	2,5	4	60	45	15	2
50	M 12	60	80	100	125	-	-	-	-	-	-	-	-	-	-	-	-	-	-	32	13	2,5	4	60	45	15	2
50	M 16	-	-	-	-	75	100	125	150	200	250	-	-	-	-	-	-	-	-	37	13	2,5	4	60	45	15	2
60	M 8	40	50	63	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	25	13	2,5	4,5	65	50	15	2
60	M 10	50	60	80	100	-	-	-	-	-	-	-	-	-	-	-	-	-	-	28	13	2,5	4,5	65	50	15	2
60	M 12	60	80	100	125	-	-	-	-	-	-	-	-	-	-	-	-	-	-	32	13	2,5	4,5	65	50	15	2
60	M 16	-	-	-	-	75	100	125	150	200	250	75	100	125	150	110	135	160	185	37	13	2,5	4,5	65	50	15	2
80	M 8	40	50	63	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	26	13	3	5	85	70	15	2
80	M 10	50	60	80	100	-	-	-	-	-	-	-	-	-	-	-	-	-	-	29	13	3	5	85	70	15	2
80	M 12	60	80	100	125	-	-	-	-	-	-	-	-	-	-	-	-	-	-	32	13	3	5	85	70	15	2
80	M 16	-	-	-	-	75	100	125	150	200	250	75	100	125	150	110	135	160	185	38	13	3	5	85	70	15	2
80	M 20	-	-	-	-	75	100	125	150	200	250	100	125	150	200	134	159	184	234	45	13	3	5	85	70	15	2
80	M 24	-	-	-	-	100	125	150	200	300	-	100	150	200	-	159	209	259	-	-	13	3	5	85	70	15	2

Filterkombination ergibt keine Treffer.

d₁	d₂	d₅	h₃	h₄	h₅	l₄	l₅	l₆	sw₁	sw₂	sw₃	sw₄	sw₅	sw₆	sw₇	t

50	M 8	-	11	-	-	-	-	-	17	-	-	-	-	-	14	8
50	M 10	-	11	-	-	-	-	-	17	-	-	-	-	-	14	10
50	M 12	-	11	-	-	-	-	-	17	-	-	-	-	-	17	12
50	M 16	-	-	17	14	-	-	-	-	12	8	-	-	-	22	16
60	M 8	-	11	-	-	-	-	-	17	-	-	-	-	-	14	8
60	M 10	-	11	-	-	-	-	-	17	-	-	-	-	-	14	10
60	M 12	-	11	-	-	-	-	-	17	-	-	-	-	-	17	12
60	M 16	24	-	17	14	45	45	29	-	12	8	10	12	20	22	16
80	M 8	-	12	-	-	-	-	-	17	-	-	-	-	-	14	8
80	M 10	-	12	-	-	-	-	-	17	-	-	-	-	-	14	10
80	M 12	-	12	-	-	-	-	-	17	-	-	-	-	-	17	12
80	M 16	24	-	18	15	45	45	29	-	12	8	10	12	20	22	16
80	M 20	30	-	18	15	56	56	37	-	15	10	13	16	24	27	20
80	M 24	35	-	21	18	67	67	42	-	19	12	17	20	30	-	-

Filterkombination ergibt keine Treffer.

Ausführung

Fußteller
Edelstahl

nichtrostend, 1.4301 (A2)
blank, geschliffen

Verstellspindel
Edelstahl
nichtrostend, 1.4305 (A1)

Sechskantmutter ISO 4032
Edelstahl
nichtrostend, A2

Gummikappe schwarz

aufgeklippst
TPE (Santoprene^®)
≈ 80 Shore A

Gummiauflage schwarz

aufvulkanisiert
NBR (Perbunan^®)
70±5 Shore A

Belastbarkeit von Edelstahl-Stellfüßen GN 41 / GN 43 / GN 44 / GN 45

Edelstahl-Eigenschaften

Elastomer-Eigenschaften

RoHS

Hinweis

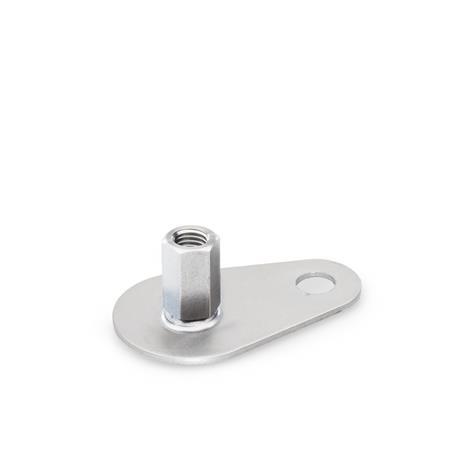

Edelstahl-Stellfüße GN 43 sind für den Einsatz in aggressiven Umgebungen vorgesehen. Die vielfältigen Kombinationsmöglichkeiten der Fußteller- und Verstellspindelvarianten machen diese Gelenkfüße universell einsetzbar.

Durch die Befestigungslasche lassen sich die Stellfüße mit der Aufstellfläche verschrauben, wodurch ein seitliches Verschieben verhindert wird. Die Formen mit Gummiauflage schützen zudem empfindliche Oberflächen.

Die Gelenkfüße werden komplett montiert geliefert und sind nicht demontierbar.
