mit verschiebbaren Grifffüßen

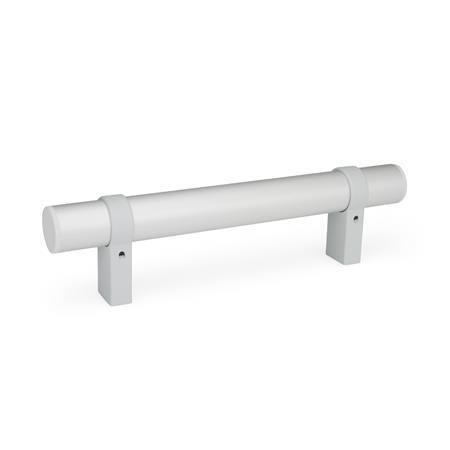

GN 333.3 Rohrgriffe, Aluminium, Zink-Druckguss
Form
| A | Montage von der Rückseite (Gewinde-Sackloch) |
| d1 | Länge l ±0,25 | d2 | b1 | b2 | h1 | h2 | t min. | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 28 | 242 | 292 | 392 | 492 | 592 | M 8 | 25 | 14 | 50 | 66 | 15 |
Filterkombination ergibt keine Treffer.
Ausführung
Griffrohr
Aluminium (Wandstärke 1,5)
Grifffüße (Abstützungen)
Zink-Druckguss
kunststoffbeschichtet
Rohr / Grifffüße (Abstützungen)
kunststoffbeschichtet
schwarz, RAL 9005, strukturmattSW
Deckel
Kunststoff, schwarz, matt
Rohr
eloxiert, naturfarbenELS
Grifffüße (Abstützungen)
schwarz RAL 9005, strukturmatt
Deckel
Kunststoff, schwarz, matt
Rohr
eloxiert, naturfarbenELG
Grifffüße (Abstützungen)
silber, RAL 9006, strukturmatt
Deckel
Kunststoff, hellgrau, matt
RoHS
Aluminium (Wandstärke 1,5)
Grifffüße (Abstützungen)
Zink-Druckguss
kunststoffbeschichtet
Rohr / Grifffüße (Abstützungen)
kunststoffbeschichtet
schwarz, RAL 9005, strukturmattSW
Deckel
Kunststoff, schwarz, matt
Rohr
eloxiert, naturfarbenELS
Grifffüße (Abstützungen)
schwarz RAL 9005, strukturmatt
Deckel
Kunststoff, schwarz, matt
Rohr
eloxiert, naturfarbenELG
Grifffüße (Abstützungen)
silber, RAL 9006, strukturmatt
Deckel
Kunststoff, hellgrau, matt
RoHS
Zubehör
Abstützungen GN 333.9Auf Anfrage
Sonderlängen
Hinweis
Bei Rohrgriffen GN 333.3 lässt sich der Abstand der Befestigungsbohrungen einstellen.
Bei großen Grifflängen bzw. Belastungen können weitere Abstützungen hinzugefügt werden. Einzelne Abstützungen für Rohrgriffe sind unter der Norm GN 333.9 lieferbar.
Rohrgriffe GN 333.3 werden unmontiert geliefert.
| Bestellbeispiel |
| ||||||||
GN 333.3-28-592-A-ELG |
