Aluminium

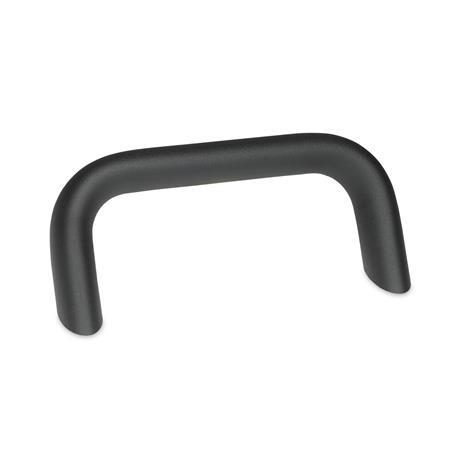

GN 565.2 Schräge Bügelgriffe, Montage von der Bedien- oder Rückseite
Form
| A | Montage von der Rückseite (Gewinde-Sackloch) |
| B | Montage von der Bedienungsseite (nur für b1 = 26) |
| b1 | Länge l ±0,25 | a | b2 | b3 | b4 | b5 +1 | d1 | d2 | h1 | h2 | r | t min. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 112 | 13 | 24 | 32 | 50 | 13,5 | M 6 | - | 32 | 48 | 13 | 10 |
| 20 | 128 | 13 | 24 | 32 | 50 | 13,5 | M 6 | - | 32 | 48 | 13 | 10 |
| 26 | 128 | 17 | 32 | 34 | 57 | 18 | M 8 | M 6 | 34 | 54 | 17 | 12 |
| 26 | 160 | 17 | 32 | 34 | 57 | 18 | M 8 | M 6 | 34 | 54 | 17 | 12 |
Filterkombination ergibt keine Treffer.
Ausführung
Aluminium
Form B
RoHS
- kunststoffbeschichtet
schwarz, RAL 9005, strukturmattSW
silber, RAL 9006, strukturmattSR
- eloxiert, naturfarbenEL
- blank, gleitgeschliffenBL
Form B
- Linsenschrauben ISO 7380-M6-25
- Sechskantmuttern ISO 4032-M6
- Unterlegscheiben DIN 125
RoHS
Hinweis
Bügelgriffe GN 565.2 werden aus gebogenem Aluminiumprofil hergestellt. Sie zeichnen sich durch Stabilität und ergonomische Formgebung aus.
Durch ihre abgeschrägten Auflageflächen gestatten sie den Zugriff auch bei beengten Platzverhältnissen.
Aufgrund des Fertigungsverfahrens können Sonderausführungen schon bei vergleichsweise geringen Stückzahlen geliefert werden.
Bei Form B gehören Linsenschrauben, Sechskantmuttern und Unterlegscheiben zum Lieferumfang.
siehe auch...
| Bestellbeispiel |
| ||||||||
GN 565.2-26-128-B-SW |
