für Vierkantrohre

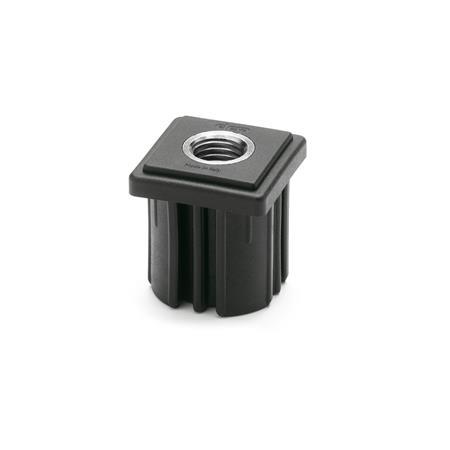

GN 348 Einsteckbuchsen

ND.Q

Filter anzeigen

s₁	s₂	d	l₁	l₂	t	Vierkantrohr-Maße Außen	Innen	Wandstärke	Statische Belastbarkeit in N (siehe Hinweis)

30	27	M 8	33	6	15	30	27	1,5	17000
30	27	M 10	33	6	15	30	27	1,5	17000
30	27	M 12	33	6	18	30	27	1,5	17000
30	27	M 16	33	6	20	30	27	1,5	17000
40	36	M 8	43	8	15	40	36	2	18000
40	36	M 10	43	8	15	40	36	2	18000
40	36	M 12	43	8	18	40	36	2	18000
40	36	M 16	43	8	20	40	36	2	18000
50	45	M 12	55	10	18	50	45	2,5	20000
50	45	M 16	55	10	20	50	45	2,5	20000
50	45	M 20	55	10	30	50	45	2,5	20000
50	46	M 12	55	10	18	50	45	2	20000
50	46	M 16	55	10	20	50	45	2	20000
50	46	M 20	55	10	30	50	45	2	20000

Filterkombination ergibt keine Treffer.

Ausführung

Kunststoff (Polyamid PA)

glasfaserverstärkt
schwarz, matt
temperaturbeständig bis 120 °C

Buchse
Messing, vernickelt

Kunststoff-Eigenschaften

RoHS

Hinweis

Einsteckbuchsen GN 348 ermöglichen die Montage von Schrauben in Vierkantrohre. Die Buchsen werden dabei über den leicht konisch zulaufenden Einsteckteil im Rohr gehalten.

Die in der Tabelle angegebenen Werte der statischen Belastbarkeit sind Richtwerte, bei deren Überschreitung es zur bleibenden Verformung bzw. zum Bruch der Einsteckbuchse kommen kann.

Die Angaben über die Belastbarkeit sind unverbindliche Richtwerte unter Ausschluss jeglicher Haftung. Sie stellen generell keine Beschaffenheitszusage dar. Ob ein Produkt für den jeweiligen Einsatz geeignet ist, muss in jedem Einzelfall vom Anwender ermittelt werden.

Bestellbeispiel
