horizontal verlängert

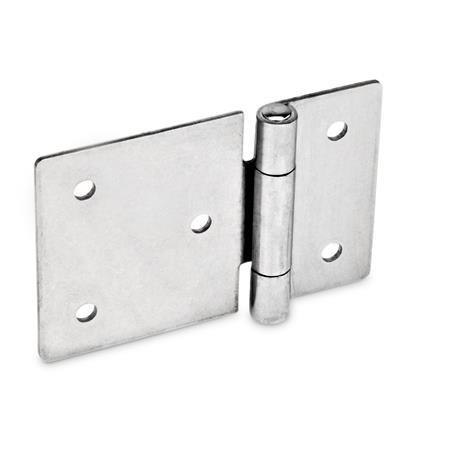

GN 136 Edelstahl-Blechscharniere
Form
| A | ohne Bohrungen |
| B | mit Durchgangsbohrungen |
| C | mit Senkbohrungen |
| l1 einseitig verlängert | beidseitig verlängert | l2 | d1 | d2 | d3 | d4 | m1 | m2 | m4 | m5 | s |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 45 | - | 30 | 3 | 3,2 | 4 | 6,4 | 33 | 18 | 9 | 24 | 1,5 |
| - | 60 | 30 | 3 | 3,2 | 4 | 6,4 | 48 | 18 | 9 | 24 | 1,5 |
| 60 | - | 40 | 4 | 4,2 | 5 | 8,3 | 45 | 25 | 12,5 | 32,5 | 2 |
| - | 80 | 40 | 4 | 4,2 | 5 | 8,3 | 65 | 25 | 12,5 | 32,5 | 2 |
| 75 | - | 50 | 6 | 5,2 | 5 | 8,3 | 55 | 30 | 15 | 40 | 2 |
| - | 100 | 50 | 6 | 5,2 | 5 | 8,3 | 80 | 30 | 15 | 40 | 2 |
| 90 | - | 60 | 6 | 5,2 | 5 | 8,3 | 66 | 36 | 18 | 48 | 2 |
| - | 120 | 60 | 6 | 5,2 | 5 | 8,3 | 96 | 36 | 18 | 48 | 2 |
Filterkombination ergibt keine Treffer.
Ausführung
EdelstahlNI
nichtrostend, 1.4301
Stift
RoHS
nichtrostend, 1.4301
Stift
- Edelstahl
nichtrostend, 1.4301 - vernietet
RoHS
Hinweis
Edelstahl-Blechscharniere GN 136 sind in vielen unterschiedlichen Ausführungen erhältlich und eignen sich für leichte bis mittelschwere Anwendungen.
Die Form A lässt sich außer durch Schweißen auch durch kundenseitig eingebrachte Bohrbilder befestigen.
| Bestellbeispiel |
| ||||||||
GN 136-NI-60-40-B |
