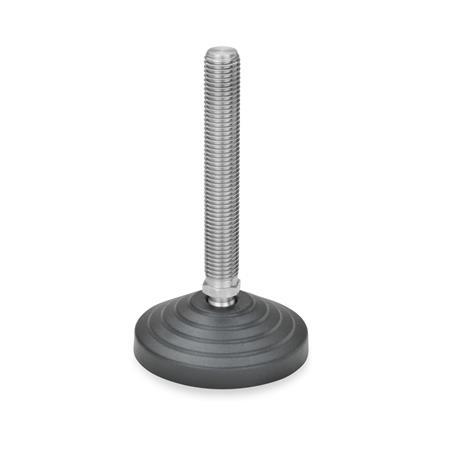

Verstellspindel Edelstahl / Fuß Kunststoff

GN 344.5 Gelenkfüße

ELESA original design LV.A-SST Info

Form

A	ohne Mutter, ohne Gummiauflage
B	mit Mutter, ohne Gummiauflage
AG	ohne Mutter, mit Gummiauflage
BG	mit Mutter, mit Gummiauflage

Filter anzeigen

d₁	d₂	l₁				l₂	l₃	sw	Kugel-Ø	Statische Belastbar- keit in kN (Hinweis beachten)

60	M 8	43	68	-	-	33	24	14	14	14
60	M 10	43	68	98	-	33	24	14	14	14
60	M 12	43	68	98	-	33	24	14	14	14
60	M 14	68	98	148	-	33	24	14	14	14
60	M 16	68	108	148	168	33	24	16	14	14
60	M 16	58	98	138	158	43	24	24	24	18
60	M 20	98	138	158	198	43	24	24	24	18
60	M 24	98	138	158	198	43	24	24	24	18
80	M 8	43	68	-	-	33	24	14	14	14
80	M 10	43	68	98	-	33	24	14	14	16
80	M 12	43	68	98	-	33	24	14	14	16
80	M 14	68	98	148	-	33	24	14	14	16
80	M 16	68	108	148	168	33	24	16	14	16
80	M 16	58	98	138	158	43	24	24	24	18
80	M 20	98	138	158	198	43	24	24	24	18
80	M 24	98	138	158	198	43	24	24	24	18
100	M 8	43	68	-	-	33	24	14	14	18
100	M 10	43	68	98	-	33	24	14	14	18
100	M 12	43	68	98	-	33	24	14	14	18
100	M 14	68	98	148	-	33	24	14	14	18
100	M 16	68	108	148	168	33	24	16	14	18
100	M 16	58	98	138	158	43	24	24	24	25
100	M 20	98	138	158	198	43	24	24	24	25
100	M 24	98	138	158	198	43	24	24	24	25
125	M 16	58	98	138	158	67	46	24	24	28
125	M 20	98	138	158	198	67	46	24	24	28
125	M 24	98	138	158	198	67	46	24	24	28

Filterkombination ergibt keine Treffer.

Ausführung

Fuß
Kunststoff Thermoplast (Polyamid PA)

glasfaserverstärkt
schwarz, matt
temperaturbeständig bis 100 °C

Verstellspindel
Edelstahl
nichtrostend, 1.4305

Sechskantmutter ISO 4032
Edelstahl
nichtrostend, 1.4301

Gummiauflage(NBR)
70 Shore A, schwarz

Kunststoff-Eigenschaften

Elastomer-Eigenschaften

Edelstahl-Eigenschaften

RoHS

Hinweis

Gelenkfüße GN 344.5 erzielen ihre hohe statische Belastbarkeit durch die Verwendung eines hochwertigen Kunststoffes und einer Formgebung, welche die Last auf einen großen Bereich verteilt.

Die in der Tabelle gemachten Angaben über die statische Belastbarkeit sind Richtwerte, bei deren Überschreitung es zur bleibenden Verformung bzw. zum Bruch des Kunststofftellers kommen kann.

Die Werte wurden durch eine Versuchsreihe ermittelt, bei der eine begrenzte Anzahl von Gelenkfüßen eine begrenzte Zeit durch eine senkrecht zum Teller wirkende, statische Kraft beaufschlagt wurde.

Die Angaben über die Belastbarkeit sind unverbindliche Richtwerte unter Ausschluss jeglicher Haftung. Sie stellen generell keine Beschaffenheitszusage dar. Ob ein Produkt für den jeweilgen Einsatz geeignet ist, muss in jedem Einzelfall vom Anweder ermittelt werden.

Gelenkfüße GN 344.5 werden montiert geliefert, sind aber demontierbar.

Bestellbeispiel
