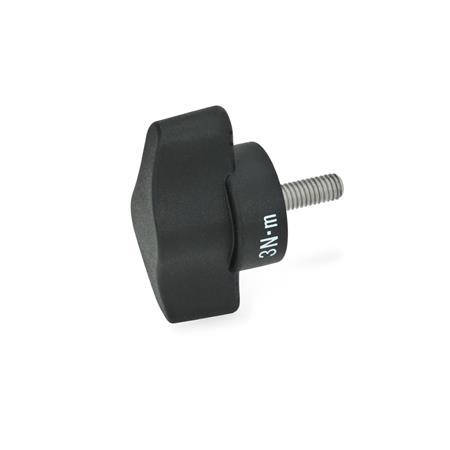

GN 5320 Drehmoment-Flügelschrauben
ELESA original design CTD-B / -p
| d1 | d3 | Länge l | d4 | b | h1 | h2 | Drehmoment ±15% in Nm | ||
|---|---|---|---|---|---|---|---|---|---|
| 48 | M 5 | 10 | 16 | 26 | 20 | 28 | 9 | 2 | 3 |
| 48 | M 6 | 16 | 25 | 26 | 20 | 28 | 9 | 2 | 3 |
Filterkombination ergibt keine Treffer.
Ausführung
Kunststoff
Thermoplast (Polyamid PA)
Drehmomentmechanik
Stahl, vernickelt
Schraube
Stahl, vernickelt
RoHS
Thermoplast (Polyamid PA)
- glasfaserverstärkt
- temperaturbeständig bis 80 °C
- schwarz, mattSW
- orange, mattOR
Drehmomentmechanik
Stahl, vernickelt
Schraube
Stahl, vernickelt
RoHS
Hinweis
Drehmoment-Flügelschrauben GN 5320 werden dann eingesetzt, wenn das per Handkraft einleitbare Drehmoment begrenzt werden soll.
Die Drehmomentmechanik der Flügelschrauben löst beim Rechtsdrehen mit Erreichen des angegebenen Drehmoments eine „Überrastung“ aus. Dadurch ist sichergestellt, dass z. B. beim Anziehen ein max. zulässiges Drehmoment nicht überschritten wird.
Beim Linksdrehen wird dagegen zuverlässig ein zum Lösen nötiges Drehmoment übertragen.
| Bestellbeispiel |
| ||||||||||
GN 5320-48-M6-16-3-SW |
