GN 606 Edelstahl-Kugelspannschrauben

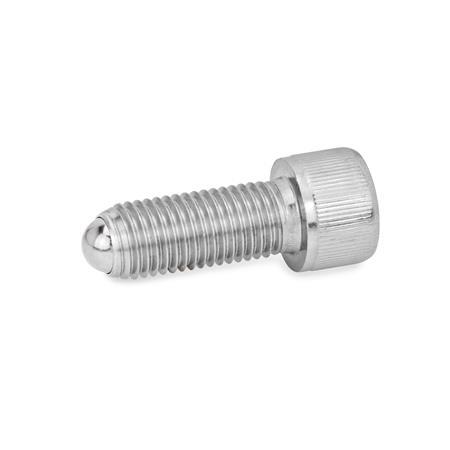

Edelstahl Kugelspannschrauben GN 606 thumbnail Zoom

GN 606 Edelstahl-Kugelspannschrauben

Edelstahl Kugelspannschrauben GN 606
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen

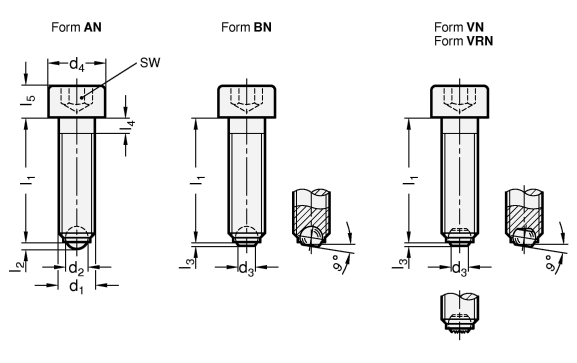

Zoom Edelstahl Kugelspannschrauben GN 606 Skizze


Form

ANvolle Kugel
BNabgeflachte Kugel
VNabgeflachte Kugel, mit Verdrehsicherung
VRNabgeflachte Kugel, mit Verdrehsicherung, geriffelt
d1
Form AN
Form BN

Form VN
Form VRN
l1
Nennlänge
d2d3d4l2l3l4l5l6swStatische
Belastbarkeit
in N
Form AN / Form BN
M 4-10121620252,5270,80,2-2,1432040
M 5-121620253032,58,510,4-2,4543000
M 6M 6162025304043,2101,30,60,453654500
M 8M 820303540505,54,5131,80,80,53,5869000
M 10M 10253040506076162,30,80,64,510814400
M 12M 12305080--8,57,2182,810,755121018000
M 16M 16406080--1210,7244,31,316161443800
Filterkombination ergibt keine Treffer.

Ausführung

Edelstahl
nichtrostend, 1.4301 / 1.4125

Kugel
gehärtet
RoHS

Hinweis

Edelstahl-Kugelspannschrauben GN 606 mit voller Kugel (Form AN) werden eingesetzt, wenn eine punktförmige Spannfläche erwünscht ist.

Die abgeflachte Kugel ermöglicht das Spannen oder Abstützen von nicht parallelen Flächen unter Vermeidung von Druckstellen.

Die Verdrehsicherung (Form VN/VRN) bewirkt, dass die Kugel nur max. 9° verdreht werden kann. Damit ist sichergestellt, dass immer mit der Fläche gespannt wird.

Bestellbeispiel
1d1
2l1
3Form
GN 606-M16-40-AN

RoHS-konform: Info -
Gewicht: Info -
Als Favorit speichern
PDF nicht vorhanden
