für Kraftspanner GN 864

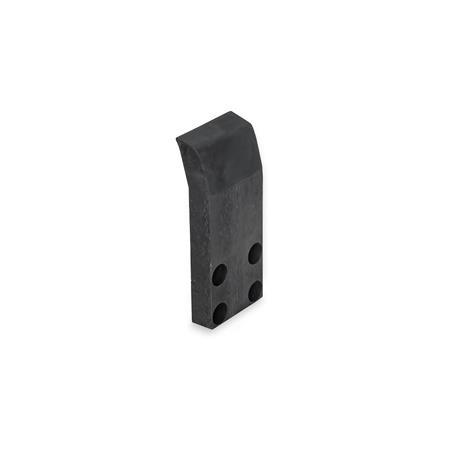

GN 864.1 Schutzabdeckungen
| für Kraftspanner GN 864 Größe | s | d1 | d2 H8/h6 | d3 | d4 | d5 | l1 | l2 | l3 | l4 | l5 | m1 | m2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 32 | M 5 | 7 | 5,5 | 7 | 9 | 76 | 5 | 10 | 15,5 | 2,1 | 22 | 17 |
| 32 | 42 | M 6 | 9 | 6,5 | 9 | 11 | 109 | 6,5 | 12 | 20 | 2,1 | 30 | 25 |
| 40 | 52 | M 8 | 11 | 8,5 | 11 | 13 | 131 | 7,5 | 14 | 23 | 2,1 | 37 | 30 |
| 50 | 62 | M 10 | 13 | 10,5 | 13 | 16 | 162 | 9 | 16 | 27 | 3,1 | 44 | 47 |
Filterkombination ergibt keine Treffer.
Ausführung
Aluminium
Zylinderschrauben DIN 912,
Zentrierbuchsen
Stahl, brüniert
RoHS
- schwarz eloxiertES
- Antihaftbeschichtung
Polytetrafluorethylen (PTFE), grünFG
Zylinderschrauben DIN 912,
Zentrierbuchsen
Stahl, brüniert
RoHS
Hinweis
Schutzabdeckungen GN 864.1 sind für Kraftspanner GN 864 ausgelegt und schützen den Spannmechanismus, durch das Abdecken der Kraftspanner-Rückseite, gegen eindringenden Schmutz.
Die Ausführung FG ist mit einer aus Polytetrafluorethylen (PTFE) bestehenden Antihaftbeschichtung zum Schutz vor Schweißspritzern und Korrosion ausgestattet.
Zylinderschrauben und Zentrierbuchsen gehören zum Lieferumfang.
| Bestellbeispiel |
| ||||
GN 864.1-52-FG |
