Kunststoff, Buchse Messing

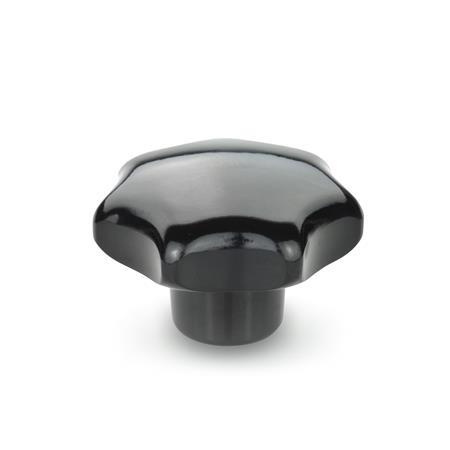

DIN 6336 Sterngriffe
Form
| K | mit Gewindebuchse |
| d1 | d2 | d3 | h1 | h2 | t1 min. |
|---|---|---|---|---|---|
| 20 | M 4 | 10 | 13 | 7 | 6,5 |
| 25 | M 5 | 12 | 16 | 8 | 9,5 |
| 32 | M 6 | 14 | 20 | 10 | 12 |
| 40 | M 6 | 18 | 25 | 13 | 12 |
| 40 | M 8 | 18 | 25 | 13 | 14 |
| 50 | M 8 | 22 | 32 | 17 | 14 |
| 50 | M 10 | 22 | 32 | 17 | 18 |
| 63 | M 10 | 26 | 40 | 21 | 18 |
| 63 | M 12 | 26 | 40 | 21 | 22 |
| 80 | M 12 | 35 | 50 | 25 | 22 |
| 80 | M 16 | 35 | 50 | 25 | 30 |
Filterkombination ergibt keine Treffer.
Ausführung
KunststoffKU
Duroplast (PF)
schwarz, glänzend
Buchse
MessingMS
RoHS
Duroplast (PF)
schwarz, glänzend
Buchse
MessingMS
RoHS
Hinweis
| Bestellbeispiel |
| ||||||||||
DIN 6336-KU-63-M12-K-MS |
