ohne Gewinde, zum Anschweißen

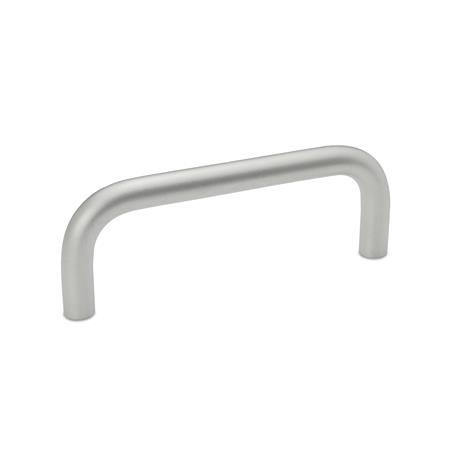

GN 425.3 Edelstahl-Bügelgriffe
| d1 | Länge l ±0,5 | d2 H12 | h | r | t | ||
|---|---|---|---|---|---|---|---|
| 8 | 64 | 88 | 100 | 3 | 35 | 10 | 5 |
| 10 | 100 | 125 | 160 | 3 | 43 | 12 | 5 |
| 12 | 125 | 160 | 200 | 4 | 51 | 14 | 6 |
| 16 | 125 | 160 | 200 | 4 | 59 | 18 | 6 |
| 20 | 200 | 250 | - | 5 | 68 | 22 | 8 |
Filterkombination ergibt keine Treffer.
Ausführung
Hinweis
Bügelgriffe GN 425.3 werden aus gebogenem Edelstahlprofil hergestellt und werden durch Anschweißen befestigt.
Die Bohrungen d2 dienen bei Bedarf zur Aufnahme von Spann- oder Positionierstiften, die den Bügelgriff über die Ausrichtbohrungen im Gegenstück zum Anschweißen auf einfache Art positionieren und befestigen.
Aufgrund des Fertigungsverfahrens können Sonderausführungen schon bei vergleichsweise geringen Stückzahlen geliefert werden.
| Bestellbeispiel |
| ||||||
GN 425.3-12-160-NI |
