Betätigung mit Bedienelementen / Schlüssel, abschließbar

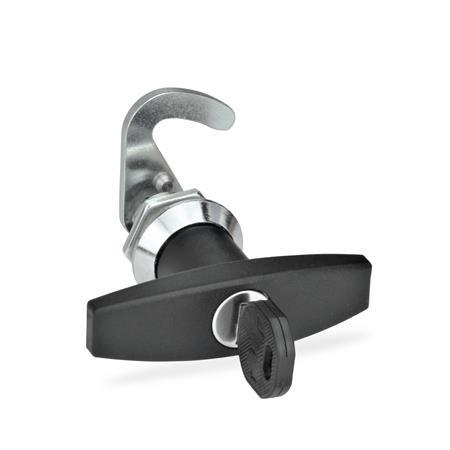

GN 115.8 Hakenverriegelungen

Form

SC	Betätigung mit Schlüssel (Schloss einheitlich)
SU	Betätigung mit Schlüssel (Schloss unterschiedlich)
SCK	Betätigung mit Knebel (Schloss einheitlich)
SUK	Betätigung mit Knebel (Schloss unterschiedlich)
SCT	Betätigung mit T-Griff (Schloss einheitlich)
SUT	Betätigung mit T-Griff (Schloss unterschiedlich)

Ausführung Haken

H1	Schwenkradius R=28

Kennziffer

1	ohne Gegenhalter
2	mit Gegenhalter

Filter anzeigen

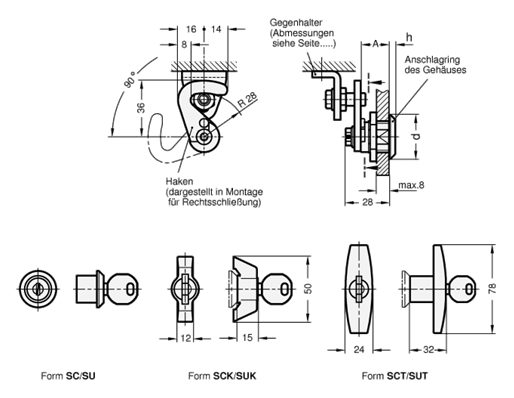

Hakenabstand A	d Form SC, SU	Form SCK, SUK, SCT, SUT	h Form SC, SU	Form SCK, SUK, SCT, SUT

18	28	32	4	6

Filterkombination ergibt keine Treffer.

1) Abmessungen des Gegenhalters siehe PDF zu Konstruktions- und Montagehinweise

Ausführung

Verschlussgehäuse
Zink-Druckguss

Gehäusebund

verchromtCR
kunststoffbeschichtet
schwarz, RAL 9005, strukturmattSW

Sonstige Teile
Stahl verzinkt, blau passiviert

Schlüssel
Neusilber mit Kunststoff-Griffstück

Knebelgriff / T-Griff
Kunststoff (Polyamid PA)
schwarz, matt

Kunststoff-Eigenschaften

RoHS

Auf Anfrage

Hakenverriegelungen mit anderem Abstand A

Haken mit anderem Schwenkradius R

Hinweis

Hakenverriegelungen GN 115.8 mit Haken und Gegenhalter werden vorwiegend bei Schiebetüren und Klappen eingesetzt. Die Verriegelung erfolgt radial zur Drehachse, wodurch sich vielfältige Anwendungsmöglichkeiten ergeben.

Die Verriegelungen werden jeweils mit 2 Schlüsseln sowie lose beigelegtem Haken geliefert. Der Schlüssel kann in beiden Endstellungen abgezogen werden.

Bei den Formen mit einheitlicher Schließung kann jedes Schloss mit demselben Schlüssel geöffnet werden. Bei den Formen mit unterschiedlicher Schießung gib es mehr als 200 verschiedene Schlossvarianten, deren Schlüssel durch Nummern gekennzeichnet sind.

siehe auch...

Bestellbeispiel
