mit Messing- / Kunststoff-Zapfen

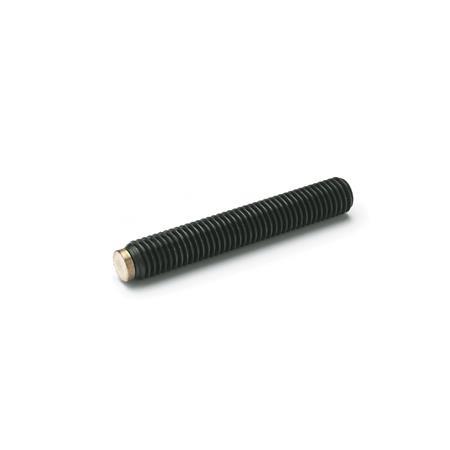

GN 913.3 Gewindestifte
| d1 | l1 Nennlänge | d2 | d3 | l2 | l3 ±0,3 | sw1 | sw2 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M 3 | 3 | 4 | 5 | 6 | 8 | 10 | - | - | - | - | 1,9 | 1,5 | 0,5 | 0,8 | 1,5 | 1,5 |
| M 4 | 4 | 5 | 6 | - | - | - | - | - | - | - | 2,5 | 2 | 0,5 | 1 | 2 | 1,5 |
| M 4 | 8 | 10 | 12 | 16 | 20 | - | - | - | - | - | 2,5 | 2 | 0,5 | 1 | 2 | 2 |
| M 5 | 5 | 6 | - | - | - | - | - | - | - | - | 3 | 3 | 0,5 | 1 | 2,5 | 2 |
| M 5 | 8 | 10 | 12 | 16 | 20 | 25 | - | - | - | - | 3 | 3 | 0,5 | 1 | 2,5 | 2,5 |
| M 6 | 6 | 8 | 10 | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 4 | 3,5 | 1 | 1,3 | 3 | 3 |
| M 8 | 8 | 10 | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 6 | 5 | 1,5 | 1,6 | 4 | 4 |
| M 10 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | - | - | 8 | 6,5 | 2 | 1,9 | 5 | 5 |
| M 12 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | - | - | 10 | 8 | 2 | 2,1 | 6 | 6 |
Filterkombination ergibt keine Treffer.
Ausführung
Schraube Stahl
Druckzapfen
RoHS
- Festigkeitsklasse 5.8
- brüniert
Druckzapfen
- MessingMS
- Kunststoff (Polyacetal POM)KU
RoHS
Hinweis
Gewindestifte GN 913.3 mit Druckzapfen aus Messing oder Kunststoff werden eingesetzt, wenn Druckstellen oder Beschädigungen an der Spannfläche vermieden werden sollen.
siehe auch...
| Bestellbeispiel |
| ||||||
GN 913.3-M6-20-MS |
