mit kugeliger Auflagefläche

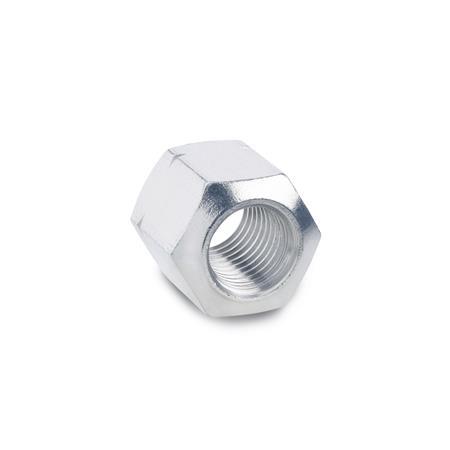

DIN 6330 Edelstahl-Sechskantmuttern
Form
| B | mit einseitig kugeliger Auflagefläche |
| d1 | d2 H14 | e min. | m | sw | r |
|---|---|---|---|---|---|
| M 8 | 9 | 14,4 | 12 | 13 | 11 |
| M 10 | 11,5 | 17,8 | 15 | 16 | 15 |
| M 12 | 14 | 20 | 18 | 18 | 17 |
| M 14 | 16 | 24,6 | 21 | 22 | 20 |
| M 16 | 18 | 26,8 | 24 | 24 | 22 |
| M 20 | 22 | 33,5 | 30 | 30 | 27 |
Filterkombination ergibt keine Treffer.
Ausführung
Hinweis
Edelstahl-Sechskantmuttern DIN 6330 werden für Verbindungen verwendet, die häufig angezogen und gelöst werden (m = 1,5 x d1).
Durch die kugelige Unterseite können in Verbindung mit Edelstahl-Kegelpfannen DIN 6319 Lageabweichungen ausgeglichen werden.
Das amtliche Normblatt sieht noch die Größen M 6, M 42, und M 48 vor, jedoch fehlt die Größe M 14.
| Bestellbeispiel |
| ||||||
DIN 6330-M16-B-NI |
RoHS-konform:
-
-
Gewicht:
-
-
