GN 3663 Drehmoment-Rändelgriffschrauben

Drehmoment Raendelgriffschrauben GN 3663 thumbnail Zoom

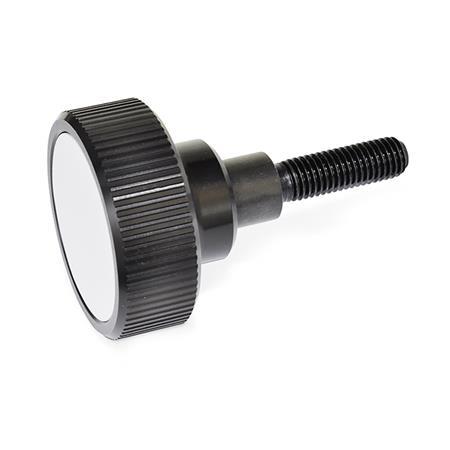

GN 3663 Drehmoment-Rändelgriffschrauben

Drehmoment Raendelgriffschrauben GN 3663
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
Drehmoment Raendelgriffschrauben GN 3663 Skizze

d1d4Länge ld5d6h1h2Drehmoment ±10%
in Nm
27M 412162025321019348,50,711,5
27M 512162025321019348,50,711,5
34M 51216202532102136,58,511,52,2
34M 61216202532102136,58,511,52,2
42M 8162025324013,527431122,53,2
42M 10202532405013,527431122,53,2
52M 10253240506319325415,52,534
52M 12253240506319325415,52,534
62M 10253240506319335415,5345,5
62M 12253240506319335415,5345,5
Filterkombination ergibt keine Treffer.

Ausführung

Griffkörper
Aluminium
schwarz eloxiert

Drehmomentmechanik
Stahl, gehärtet

Sonstige Teile
Stahl, brüniert

Deckel
Kunststoff, hellgrau
RoHS

Auf Anfrage

Andere Abmessungen der Schraubeinsätze
analog GN 300
Andere Schraubeinsätze mit Sonderzapfen analog GN 306
Andere Drehmomentwerte
Drehmomentbegrenzung links- oder links- und rechtsdrehend

Hinweis

Drehmoment-Rändelgriffschrauben GN 3663 werden dann eingesetzt, wenn das per Handkraft einleitbare Drehmoment begrenzt werden soll.

Die Drehmomentmechanik des Rändelgriffs löst beim Rechtsdrehen mit Erreichen des angegebenen Drehmoments eine „Überrastung“ aus. Beim Linksdrehen sperrt die Mechanik so, dass keine Drehmomentbegrenzung erfolgt. Dadurch ist sichergestellt, dass z. B. beim Anziehen, ein max. zulässiges Drehmoment nicht überschritten wird. Ein zum Lösen nötiges Drehmoment wird dagegen immer zuverlässig übertragen.

Bestellbeispiel
1d1
2d4
3Länge l
4Drehmoment
GN 3663-27-M4-20-0,7
