Aluminium

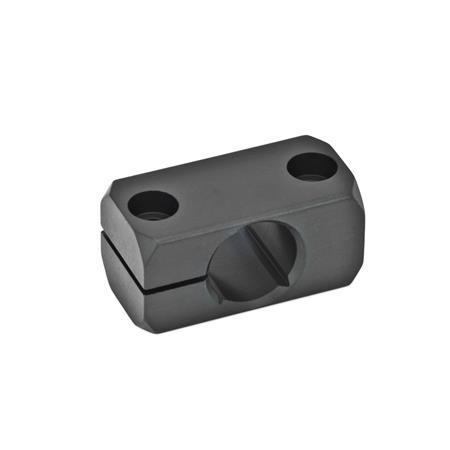

GN 477 Klemmhalter
| d1 Bohrung für Wellentol. h11 | d2 für Schraube | k | l1 | l2 | m | s Vierkant | Klemmhebelsets für d2 |
|---|---|---|---|---|---|---|---|
| B 8 | M 4 | 14 | 31,5 | 10 | 22 | - | GN 511-M4-20 |
| B 10 | M 5 | 16 | 38 | 10,5 | 27 | 8 | GN 511-M5-25 |
| B 12 | M 5 | 16 | 38 | 10,5 | 27 | 10 | GN 511-M5-25 |
| B 15 | M 6 | 20 | 45 | 14 | 32 | 12 | GN 511-M6-25 |
| B 16 | M 6 | 20 | 45 | 14 | 32 | - | GN 511-M6-25 |
| B 20 | M 6 | 25 | 50 | 19 | 36 | 16 | GN 511-M6-32 |
Filterkombination ergibt keine Treffer.
Ausführung
Aluminium
Produktfamilie Normelemente für Profilsysteme
ISO-Passungen
Edelstahl-Eigenschaften
Übersichtstabelle der geeigneten Normen der Montage-Sets GN 965
Übersichtstabelle der geeigneten Normen der Montage-Sets GN 968
RoHS
- matt, gleitgeschliffenMT
- schwarz eloxiertELS
Produktfamilie Normelemente für Profilsysteme
ISO-Passungen
Edelstahl-Eigenschaften
Übersichtstabelle der geeigneten Normen der Montage-Sets GN 965
Übersichtstabelle der geeigneten Normen der Montage-Sets GN 968
RoHS
Zubehör
Klemmhebelsets GN 511Hinweis
Die Klemmhalter GN 477 haben kein Gewinde. Die Befestigung bzw. Klemmung erfolgt über zwei anbauseitige Gewinde.
Der Bohrungsabstand m ist auf Klemmhalter GN 473 und Flanschbolzen GN 480 sowie auf Haltemagnete GN 51.6 abgestimmt.
siehe auch...
| Bestellbeispiel |
| ||||
GN 477-B12-MT |
