Abdeckkappe farbig

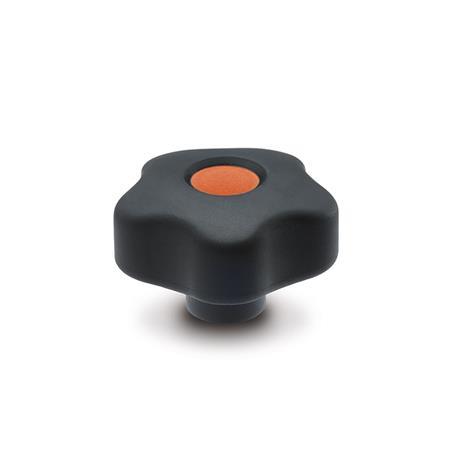

GN 5337.6 Softline-Sterngriffe, Buchse Messing
ELESA original design VCT.SOFT
| d1 | d2 | d3 | h1 | h2 | t min. | |
|---|---|---|---|---|---|---|
| 43 | M 6 | M 8 | 17 | 29 | 11 | 12 |
| 53 | M 8 | M 10 | 19 | 34 | 13 | 17 |
| 66 | M 10 | M 12 | 21,5 | 38,5 | 15,5 | 17 |
| 77 | M 12 | - | 26 | 46 | 21 | 20 |
Filterkombination ergibt keine Treffer.
Ausführung
Grundkörper
Kunststoff
Thermoplast (Polypropylen PP)
Softline-Ummantelung
Farbe der Abdeckkappe:
orange, RAL 2004, mattDOR
grau, RAL 7035, mattDGR
gelb, RAL 1021, mattDGB
blau, RAL 5024, mattDBL
rot, RAL 3000, mattDRT
grün, RAL 6017, mattDGN
Buchse
Messing
RoHS
Kunststoff
Thermoplast (Polypropylen PP)
Softline-Ummantelung
- Elastomer (TPE) 70 Shore A
- mit dem Grundkörper chemisch verbunden
- FDA-konformes Kunststoffgranulat
- temperaturbeständig bis 80 °C
- schwarz, matt
Farbe der Abdeckkappe:
orange, RAL 2004, mattDOR
grau, RAL 7035, mattDGR
gelb, RAL 1021, mattDGB
blau, RAL 5024, mattDBL
rot, RAL 3000, mattDRT
grün, RAL 6017, mattDGN
Buchse
Messing
RoHS
Hinweis
Die Softline-Ummantelung macht die Sterngriffe GN 5337.6 besonders griffsympathisch und ergonomisch.
Die weiche, rutschfeste Kontaktfläche verbessert den Kontakt sowohl bei feuchter (Handschweiß) als auch trockener Umgebung, bei öliger Oberfläche ebenso wie bei hohen Temperaturen oder Kälte.
Die Verwendung von Softline-Sterngriffen empfiehlt sich besonders, wenn oft oder stark gespannt werden muss.
siehe auch...
| Bestellbeispiel |
| ||||||
GN 5337.6-53-M10-DRT |
RoHS-konform:
-
-
Gewicht:
-
-
