mit elektrischer Schaltfunktion

GN 139.5 Sicherheits-Schaltscharniere

Sicherheits Schaltscharniere GN 139.5 thumbnail Zoom

mit elektrischer Schaltfunktion

GN 139.5 Sicherheits-Schaltscharniere

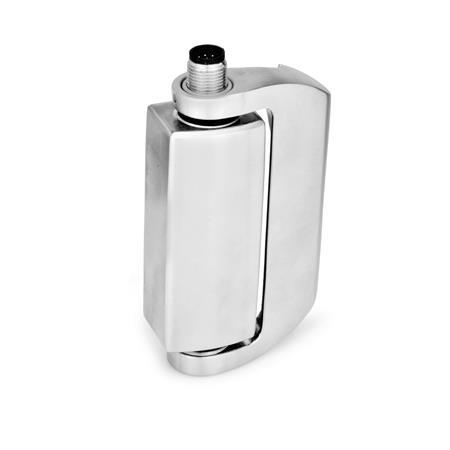

Sicherheits Schaltscharniere GN 139.5
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen

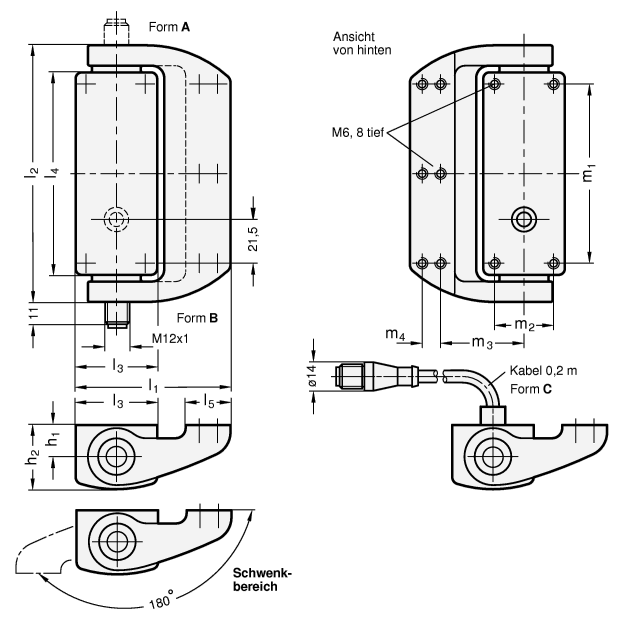

Zoom Sicherheits Schaltscharniere GN 139.5 Skizze


Form

AAnschlussstecker oben
BAnschlussstecker unten
CAnschlussstecker hinten (mit 0,2 m Kabel)
l1l2l3l4l5h1h2m1m2m3m4
761264099,42215,531,58829419
Filterkombination ergibt keine Treffer.

Ausführung

Edelstahl-Feinguss
  • nichtrostend, 1.4404 (A4)
  • poliert, Ra < 0,8 µm

Stift
Edelstahl
nichtrostend, 1.4404
RoHS

Zubehör

Kabel mit Anschlusskupplung
8-polig, 5 oder 10 Meter lang:
  • GN 330-M12x1-8-G-5
  • GN 330-M12x1-8-G-10

Edelstahl-Scharnier GN 139.6 ohne Schalter

Auf Anfrage

Scharniere mit Betätigungswinkel > 0°
Scharniere mit abweichender Kontaktbestückung

Hinweis

Scharniere GN 139.5 mit integrierten Sicherheitsschaltern dienen zur Überwachung von Türen und Abdeckungen an Maschinen und Anlagen. Beim Öffnen der Türen werden die Schaltkontakte betätigt, welche dann z. B. einen Schutzkreis mittels Öffnerkontakt (NC) unterbrechen und gleichzeitig das Öffnen der Tür durch Schließen eines Schließerkontakts (NO) signalisieren. Die Kontaktblöcke sind mit zwangsöffnenden Schleichkontakten ausgestattet, die keine Hysterese haben. Der Winkel bei dem die Schaltpunkte erreicht werden ist justierbar.

Die Scharniere bilden mit den integrierten Kontaktblöcken eine kompakte Einheit in ansprechendem Design, die durch die Montage von der Rückseite besonders manipulationssicher ist.

Bestellbeispiel
1l1
2l2
3Form
GN 139.5-76-126-A

RoHS-konform: Info -
Gewicht: Info -
