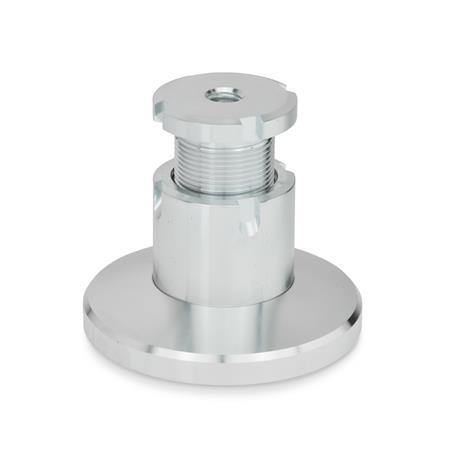

GN 360 Ausgleich-Stellfüße

Form

A	ohne Kontermutter
B	mit Kontermutter

Filter anzeigen

d₁ Auflageteller d₁ = d₄	d₁ > d₄	d₂	h₁ max.	d₃	d₄	h₂ min.	h₃ Verstellweg	h₄ min.	h₅ Verstellweg	Statische Belastbarkeit F in kN	Artikel-Nr. Hakenschlüssel

40	79	M 10	69	M 28 x 1,5	40	53	16	59	10	100	DIN 1810-A40-42
40	79	M 10	86	M 28 x 1,5	40	62	24	68	18	100	DIN 1810-A40-42
52	99	M 12	80	M 36 x 1,5	52	61	19	69	11	125	DIN 1810-A52-55
52	99	M 12	103	M 36 x 1,5	52	73	30	80	23	125	DIN 1810-A52-55
65	119	M 16	112	M 45 x 1,5	65	82	30	90	22	225	DIN 1810-A65-70
65	119	M 16	148	M 45 x 1,5	65	100	48	108	40	225	DIN 1810-A65-70

Filterkombination ergibt keine Treffer.

Ausführung

StahlST
verzinkt, blau passiviert

RoHS

Zubehör

Hakenschlüssel DIN 1810
(Artikelnummer siehe Tabelle)

Hinweis

Ausgleich-Stellfüße GN 360 werden beim Aufstellen von Maschinen und Anlagen zum Nivellieren und zum Ausgleich eventuell auftretender Neigungswinkel eingesetzt.

Zur Befestigung von unten kann das Gewinde d₂ auch als Durchgangsbohrung genutzt werden. Über das Feingewinde d₃ ist ein präzise Ein- bzw. Nachstellung mittels Hakenschlüssel DIN 1810 möglich. Ein Sprengring begrenzt den max. Verstellweg.
