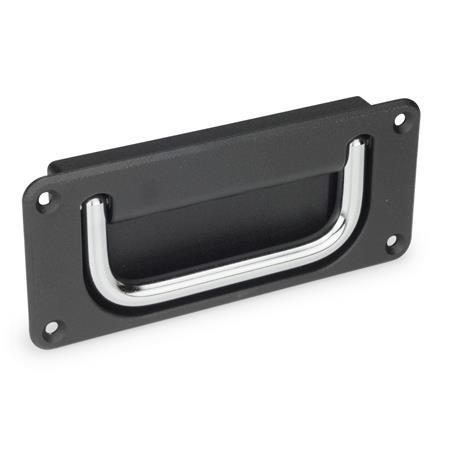

GN 425.8 Schalen-Klappgriffe, mit Arretierung oder Federrückstellung / Zink-Druckguss, Stahl, Edelstahl
Form
| A | mit Arretierung des Griffs in der ein- bzw. ausgeklappten Stellung |
| B | mit Federrückstellung des Griffs in die eingeklappte Stellung |
| l1 | l2 | l3 | l4 | l5 | l6 | m1 | m2 |
|---|---|---|---|---|---|---|---|
| 100 | 150 | 65 | 121 | 122 | 60 | 134 | 49 |
| 120 | 170 | 65 | 141 | 142 | 60 | 154 | 49 |
Filterkombination ergibt keine Treffer.
Ausführung
Klappgriff
Griffschale
Zink-Druckguss
kunststoffbeschichtet
schwarz, RAL 9005, strukturmattSW
silber, RAL 9006, strukturmattSR
RoHS
- Stahl, verchromtCR
- EdelstahlNI
nichtrostend, 1.4305
matt gestrahlt
Griffschale
Zink-Druckguss
kunststoffbeschichtet
schwarz, RAL 9005, strukturmattSW
silber, RAL 9006, strukturmattSR
RoHS
Hinweis
Die Schalen-Klappgriffe GN 425.8 werden eingesetzt, wenn der Griff in eingeklapptem Zustand nicht bzw. max. 3 mm vorstehen darf.
In der Form A wird der Klappgriff in beiden Endstellungen durch gefederte Druckstücke gehalten.
Die Form B hingegen stellt den Klappgriff nach dem Loslassen mittels Federrückstellung immer in die Ausgangsstellung zurück, so dass dieser nicht gegebenenfalls störend hervorsteht.
| Bestellbeispiel |
| ||||||||
GN 425.8-120-CR-SW-A |
RoHS-konform:
-
-
Gewicht:
-
-
