Zink-Druckguss, mit Federrückstellung

GN 437.3 Scharniere

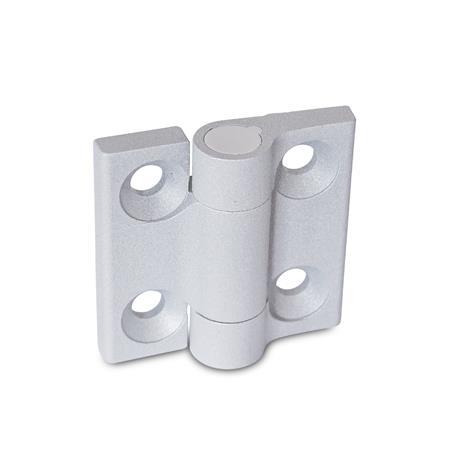

Scharniere GN 437.3 thumbnail Zoom

Zink-Druckguss, mit Federrückstellung

GN 437.3 Scharniere

Scharniere GN 437.3
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
Zoom Scharniere GN 437.3 Skizze


Form

L2Federrückstellung, schließend, mittlere Federkraft
R2Federrückstellung, öffnend, mittlere Federkraft
l1l2dh1h2h3l3m1m2max. Rückstelldrehmoment
MR ± 10% in Nm
60608,318,57,59,52036361
Filterkombination ergibt keine Treffer.

Ausführung

Zink-DruckgussZD
kunststoffbeschichtet
schwarz, RAL 9005, strukturmattSWSW
silber, RAL 9006, strukturmattSRSR

Federführung / Abdeckkappe
Kunststoff (Polyacetal POM)
temperaturbeständig bis 80 °C

Torsionsfeder
Federstahl
RoHS

Zubehör

Edelstahl-Distanzplatten GN 2370
Edelstahl-Gewindeplatten GN 2372

Hinweis

Scharniere GN 437.3 mit Federrückstellung ermöglichen über die Torsionsfeder ein automatisches Öffnen bzw. Schließen von Türen.

Das Drehmoment der Rückstellung variiert dabei mit dem Öffnungswinkel des Scharniers. Dauertests haben ergeben, dass sich das Drehmoment der Rückstellung auch nach 100.000 Öffnungs- / Schließzyklen nicht verändert hat.

Bestellbeispiel
1Werkstoff
2l1
3l2
4Form
5Farbe
GN 437.3-ZD-60-60-L2-SR

RoHS-konform: Info -
Gewicht: Info -
