Betätigung mit Bedienelementen

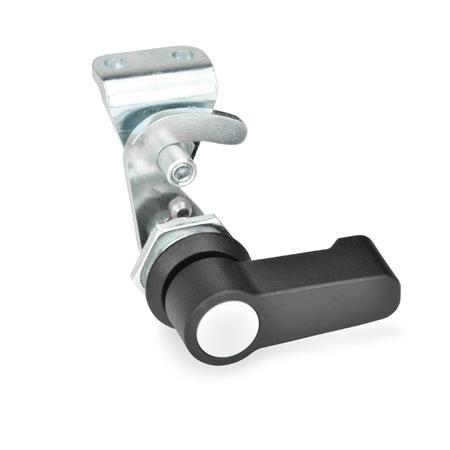

GN 115.8 Hakenverriegelungen
Form
| SG | mit Sterngriff |
| SK | mit Knebel |
| ST | mit T-Griff |
| RG | mit Rändelgriff GN 7336 |
| KG | mit Knebel |
| HG | mit Hebel |
Ausführung Haken
| H1 | Schwenkradius R=28 |
Kennziffer
| 1 | ohne Gegenhalter |
| 2 | mit Gegenhalter |
| Hakenabstand A | d Form SG, RG, KG, HG | Form SK, ST | h Form SG, RG, KG, HG | Form SK, ST |
|---|---|---|---|---|
| 18 | 28 | 32 | 4 | 6 |
Filterkombination ergibt keine Treffer.
1) Abmessungen des Gegenhalters siehe PDF zu Konstruktions- und Montagehinweise
Ausführung
Verschlussgehäuse
Zink-Druckguss
Gehäusebund
Sonstige Teile
Stahl verzinkt, blau passiviert
Bedienelemente
Kunststoff (Polyamid PA)
schwarz, matt
Abdeckkappe (Form RG, KG, HG)
Kunststoff
hellgrau
RoHS
Zink-Druckguss
Gehäusebund
- verchromtCR
- kunststoffbeschichtet
schwarz, RAL 9005, strukturmattSW
Sonstige Teile
Stahl verzinkt, blau passiviert
Bedienelemente
Kunststoff (Polyamid PA)
schwarz, matt
Abdeckkappe (Form RG, KG, HG)
Kunststoff
hellgrau
RoHS
Auf Anfrage
Hakenverriegelungen mit anderem Abstand A
Haken mit anderem Schwenkradius R
Haken mit anderem Schwenkradius R
Hinweis
Hakenverriegelungen GN 115.8 mit Haken und Gegenhalter werden vorwiegend bei Schiebetüren und Klappen eingesetzt. Die Verriegelung erfolgt radial zur Drehachse, wodurch sich vielfältige Anwendungsmöglichkeiten ergeben.
Verriegelungen GN 115.8 werden mit lose beigelegtem Haken geliefert.
| Bestellbeispiel |
| ||||||||||
GN 115.8-HG-18-H1-SW-2 |
