Aluminium
GN 559 Handgriffe

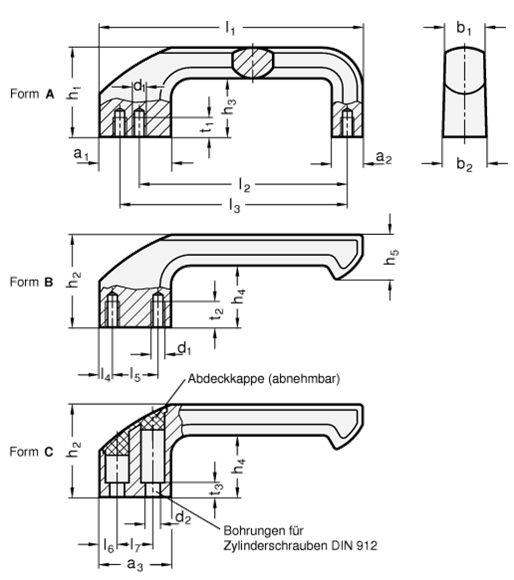

Form
| A | geschlossene Form |
| B | offene Form, Montage von der Rückseite (Gewinde-Sackloch) |
| C | offene Form, Montage von der Bedienungsseite |
| l1 ±0,25 | a1 | a2 | a3 | b1 | b2 | d1 | d2 | h1 | h2 | h3 | h4 | h5 | l2 | l3 ±0,2 | l4 | l5 | l6 | l7 | t1 min. | t2 min. | t3 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 162 | 38 | 19 | 40 | 25 | 28 | M 8 | 8,3 | 55 | 57 | 36 | 38 | 28 | 128 | 140 | 8 | 22 | 10 | 20 | 12 | 16 | 8 |
Filterkombination ergibt keine Treffer.
Ausführung
Aluminium
kunststoffbeschichtet
schwarz, RAL 9005, strukturmattSW
silber, RAL 9006, strukturmattSR
Abdeckkkappe (Form C)
Kunststoff
schwarz bei SW
hellgrau bei SR
RoHS
kunststoffbeschichtet
schwarz, RAL 9005, strukturmattSW
silber, RAL 9006, strukturmattSR
Abdeckkkappe (Form C)
Kunststoff
schwarz bei SW
hellgrau bei SR
RoHS
Hinweis

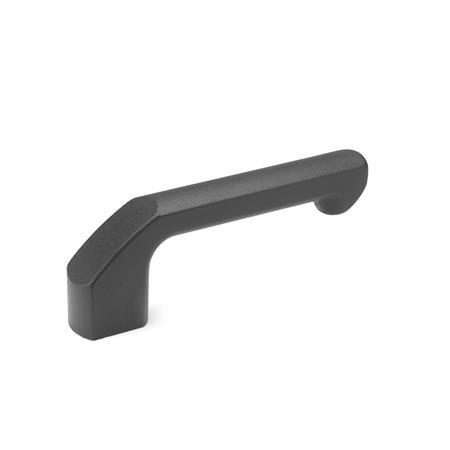

Charakteristisch für Handgriffe GN 559 ist die als Daumenauflage ausgebildete Fläche auf dem vorderen Griffschenkel. Gleichzeitig gestattet der verlängerte Schenkel die Ausführung als offene Form, bei welcher der Zugriff auch seitlich erfolgen kann.
Bei der Form C werden die Befestigungsbohrungen nach der Montage des Griffs durch eine Abdeckkappe verschlossen. Diese ist im Lieferumfang enthalten.
Handgriffe GN 559 zeichnen sich durch eine hohe Stabilität aus. Die Befestigung erfolgt jeweils durch zwei Schrauben M8, wobei bei der geschlossenen Form A zwei Lochabstände (l2 oder l3) zur Verfügung stehen.
| Bestellbeispiel |
| ||||||
GN 559-162-B-SW |
