Kunststoff

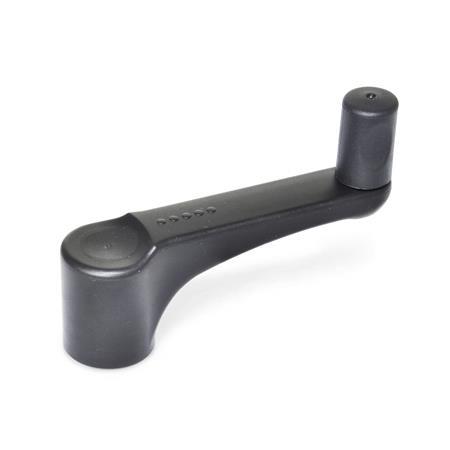

GN 670.2 Gerätekurbeln
ELESA original design ERFW+I
| Länge l | d1 H9 Bohrung | d2 | d3 | d4 | h1 | h2 | h3 | h4 | t | Ø Zylinder- knopf |
|---|---|---|---|---|---|---|---|---|---|---|
| 38 | B 6 | 15,5 | 11 | 3 | 21 | 12,5 | 41 | 7 | 15 | 12 |
| 56 | B 8 | 19 | 13,5 | 4 | 28,5 | 18,5 | 51,5 | 8 | 20 | 13 |
| 71 | B 10 | 23 | 16 | 4 | 30 | 18 | 53 | 9 | 25 | 14,5 |
Filterkombination ergibt keine Treffer.
Ausführung
Kurbelkörper
Kunststoff
Thermoplast (Polyamid PA)
Nabenbuchse
Messing
Drehbare Zylinderknöpfe
RoHS
Kunststoff
Thermoplast (Polyamid PA)
- glasfaserverstärkt
- temperaturbeständig bis 80 °C
- schwarz, RAL 9005, mattSW
Nabenbuchse
Messing
Drehbare Zylinderknöpfe
- Kunststoff, Thermoplast
schwarz, matt - Achsteil Stahl
verzinkt, blau passiviert
RoHS
Hinweis
Das Design der Gerätekurbeln GN 670.2 ist auf die Produktfamilie Ergostyle® abgestimmt.
Die halbseitige Querborung erleichtert die Befestigung mittels Querstift oder Druckschraube auf einer Welle.
Die Fingermulden der drehbaren Zylinderknöpfe ermöglichen ein sicheres Zugreifen und führen so zu einer ergonomischen Bedienung der verhältnismäßig kleinen Kurbel.
siehe auch...
| Bestellbeispiel |
| ||||||
GN 670.2-38-B6-SW |
RoHS-konform:
-
-
Gewicht:
-
-
