Zink-Druckguss, Buchse Stahl brüniert

GN 300 Verstellbare Klemmhebel

Verstellbare Klemmhebel GN 300 thumbnail Zoom

Zink-Druckguss, Buchse Stahl brüniert

GN 300 Verstellbare Klemmhebel

Verstellbare Klemmhebel GN 300
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen

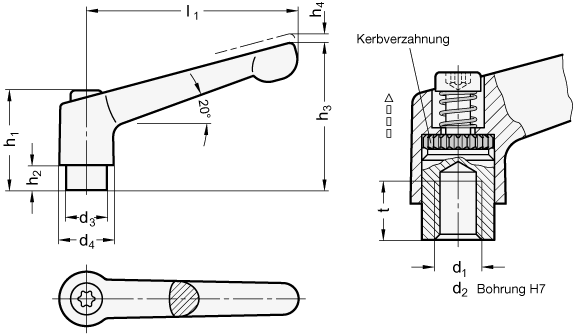

Zoom Verstellbare Klemmhebel GN 300 Skizze

l1d1
Gewinde
d2 H7
Bohrung
d3d4h1h2h3h4
Rastweg
t
min.
22M 3M 4M 5B 4B 5810,518,522335
30M 3----101324,54313,57
30M 4M 5M 6B 5B 6101324,54313,59
45M 4M 5M 6B 5B 6101324,54343,59
63M 6M 8-B 8-13,517,5316,545411
78M 8M 10M 12B 8B 10162136854414
92M 10M 12-B 12-1924431164417
108M 12M 14M 16B 12B 16233050,51275522
Filterkombination ergibt keine Treffer.

Ausführung

Griffkörper
Zink-Druckguss

kunststoffbeschichtet
schwarz, RAL 9005, strukturmattSWSW
schwarz, RAL 9011, seidenglanzSZSZ
orange, RAL 2004, strukturmattOSOS
rot, RAL 3000, strukturmattRSRS
silber, RAL 9006, strukturmattSRSR

verchromtCRCR

unlackiertRHRH
gleitgeschliffen

Buchse und Halteschraube
Stahl, brüniert
RoHS

Hinweis

Verstellbare Klemmhebel GN 300 sind vorzugsweise dann einzusetzen, wenn der Spannbereich begrenzt oder eine bestimmte Spannstellung erwünscht ist. Der Gewindeeinsatz ist durch eine Kerbverzahnung mit dem Griff lösbar verbunden.

Durch Anheben (Ziehen) des Griffes wird die Kerbverzahnung frei und der Klemmhebel kann in die günstigste Spannposition geschwenkt werden. Beim "Loslassen" rastet der Griff selbsttätig wieder ein.

siehe auch...

    Bestellbeispiel
    1l1
    2d1 (d2)
    3Farbe (Oberfläche)
    GN 300-92-M12-SR

    RoHS-konform: Info -
    Gewicht: Info -
