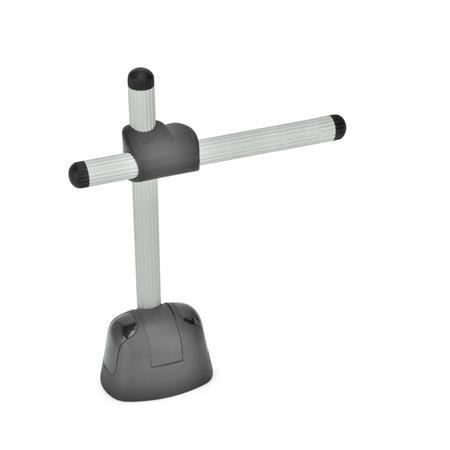

GN 177 Universal-Klemmstative

ELESA original design MSR. Info

Filter anzeigen

d₁	l₁	l₂

13	100	116	166	216	266	316
13	150	116	166	216	266	316
13	200	116	166	216	266	316
13	250	116	166	216	266	316
13	300	116	166	216	266	316

Filterkombination ergibt keine Treffer.

Ausführung

Befestigungslasche GN 177.1
Kunststoff (Polyamid PA)
schwarz, matt

Sockel
Kunststoff
schwarz, matt

Farbe der Abdeckkappe:
schwarz, RAL 9005, glänzendDSW DSW

orange, RAL 2004, glänzendDOR DOR

grau, RAL 7035, glänzendDGR DGR

gelb, RAL 1021, glänzendDGB DGB

blau, RAL 5024, glänzendDBL DBL

rot, RAL 3000, glänzendDRT DRT

Kreuzstück
Kunststoff

glasfaserverstärkt
schwarz, matt

Halterohr

Aluminium
blank
Endkappen
Kunststoff (Polyamid PA)
schwarz, matt

RoHS

Hinweis

Mit dem Universal-Klemmstativ GN 177 kann die Befestigungslasche GN 177.1 schnell und sicher in die gewünschte Lage gebracht und dort positioniert werden. Die neigbare Halterohr-Aufnahme im Sockel hat elf Rastpositionen.

Mit jeweils nur einer Klemmschraube (Innensechskant) werden der Sockel, das Kreuzstück und die Befestigungslasche GN 177.1 an den Halterrohren in der gewünschten Position festgeklemmt.

Das Zahnprofil des Halterohres verhindert ein unerwünschtes Verdrehen, unabhängig vom Anzugsmoment der Klemmschraube.

Bestellbeispiel
