in beiden Endstellungen arretiert, Stahl

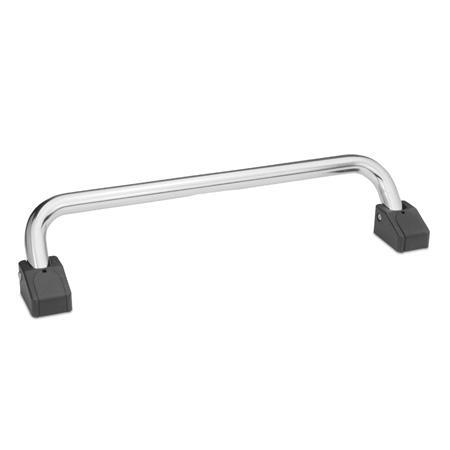

GN 425.5 Klappgriffe, Stahl, verchromt
| Länge l ±0,25 | h1 | h2 | h3 | F1 Belastbarkeit in N ausgeklappt |
|---|---|---|---|---|
| 100 | 34 | 44,5 | 55 | 500 |
| 120 | 34 | 44,5 | 55 | 500 |
| 180 | 34 | 44,5 | 55 | 500 |
Filterkombination ergibt keine Treffer.
Ausführung
Klappgriff
Stahl
verchromtCR
Anbauteil
Kunststoff
Thermoplast (Polyamid PA)
Abdeckung
Kunststoff
Thermoplast (Polyamid PA)
RoHS
Stahl
verchromtCR
Anbauteil
Kunststoff
Thermoplast (Polyamid PA)
- temperaturbeständig bis 100 °C
- schwarz, matt
Abdeckung
Kunststoff
Thermoplast (Polyamid PA)
- temperaturbeständig bis 100 °C
- schwarzgrau, matt
RoHS
Hinweis
Klappgriffe GN 425.5 werden eingesetzt, wenn der Griff in der Regel nicht oder nur wenig vorstehen soll.
In beiden Endstellungen wird der Griff durch gefederte Druckstücke gehalten.
Der in der Tabelle angegebene Wert der statischen Belastbarkeit ist ein Richtwert, bei dessen Überschreitung es zur bleibenden Verformung bzw. zum Bruch des Kunststoffanbauteiles kommen kann. Gegebenenfalls ist der Klappgriff GN 425.2 zu verwenden.
| Bestellbeispiel |
| ||||
GN 425.5-100-CR |
